真空绝热板(VIP)的外观及制作流程

　　真空绝热板(Vacuum Insulated Panel, VIP)是一种超绝热的保温材料。因它的导热系数极低，所以在满足相同保温技术要求时，具有保温层厚度薄体积小，重量轻的优点，适用于节能要求较高和要求保温材料体积小、重量轻、有较大技术经济意义的场合。

　　目前一般保温材料的导热系数为0.03W/m.K左右，真空绝热板(VIP) 的导热系数则为0.004W/m.K 左右，厚度20mm 左右。随着能源危机的到来化学工业的发展和真空绝热技术的进步，真空绝热板(VIP) 的应用范围越来越广，目前已经应用到冰箱、冷库、冷藏集装箱、医用保温箱等航空航天、交通运输、食品工业和各种保温箱等领域。所以，如果能抓住机遇成功研制出超高热阻的VIP 对于开拓保温行业的国内市场是十分有意义的。真空绝热板(VIP) 的外观如图1 所示。

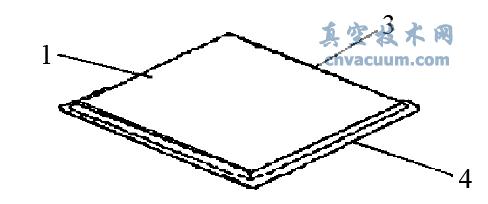

图1 真空绝热板(VIP) 的外观

　　真空绝热板的制作主要包括以下程序

　　1、制作绝热芯板包括吸气剂阻热材料等。

　　2、制作外层金属板。

　　3、将芯板放置于两块金属板之间。

　　4、焊接金属板边缘以形成一个封闭的腔室一块金属板留有抽气孔。

　　5、通过抽气孔将封闭的腔室抽真空密封抽气孔。

　　6、绝热板的一侧或者两侧附上绝热材料。

　　7、绝热板制作完毕。

　　将多块这样的绝热板连接起来就可组成箱体。
