真空玻璃的隔声性能

　　测试表明：真空玻璃的隔声性能在目前的双玻结构中是最高的，可以达到国标GB/T 8485-2002 的3 级。图4 比较了三种玻璃的隔声性能。

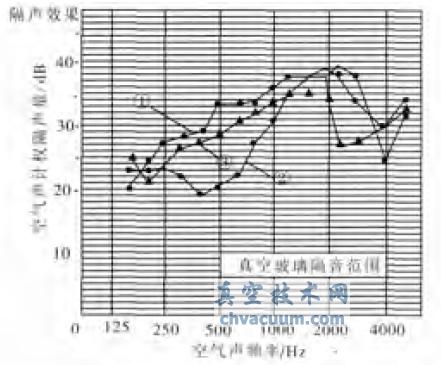

图4 三种玻璃的隔声性能

　　中空玻璃的隔声性能优于单片玻璃，但在低音区域易产生共鸣。一般而言，人的听觉对频率1000～5000 Hz 范围内的声音最敏感，而真空玻璃恰在此区间内具有上佳的隔声性能(参见图4中的曲线①)。图4 中： 曲线①为真空玻璃(3L+V+3)的隔声曲线；②为中空(3+A6+3)玻璃的隔声曲线；③为5 mm 单片玻璃的隔声曲线。表2 列举了2002～2006 年权威检测机构对国产真空玻璃及其复合产品隔声性能的检测结果。

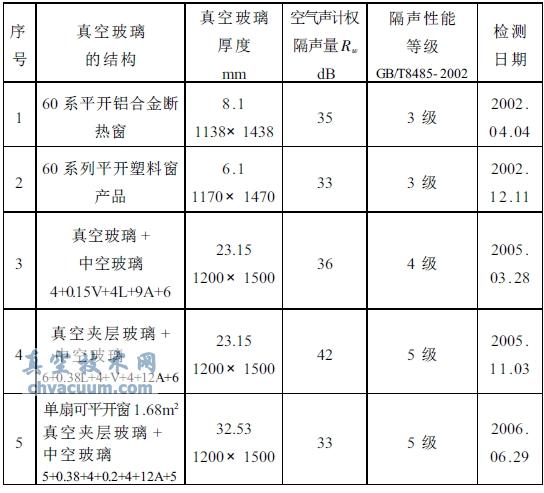

　　表2 真空玻璃及其复合产品的空气声计权隔声量Rw

　　影响玻璃隔声性能的主要因素有： 玻璃的厚度；空气层的厚度(中空玻璃)；及夹胶层的厚度(夹层玻璃)；对于真空玻璃，真空隔层中残余气体的压力，支撑物的尺寸及数量，都对隔声性能有影响。采用转移矩阵法对真空玻璃隔声性能进行的测算表明：真空层内压强的变化可显著地影响隔声量，随着压强的降低，隔声量不断提高，直至某一极限值。此极限值由支撑物的数量与尺寸决定。图5 形象地概括了测算结果。

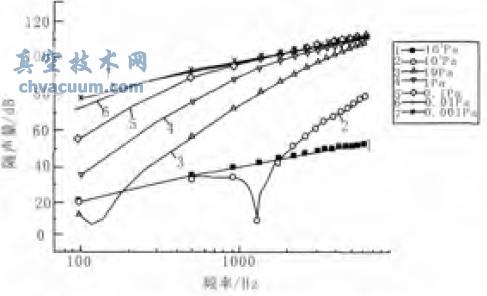

图5 有支柱情况下空腔内压强对隔音量的影响

　　通过分析各种玻璃组合计权隔声量Rw 的检测数据，可以得出如表3 所示的经验规律，用以估算未经检测的玻璃的Rw 值。

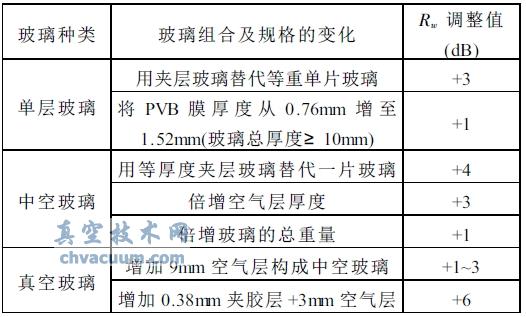

　　表3 玻璃结构变化与隔声性能的调整
