CAD画多段线的时候看不到预览效果的解决方法

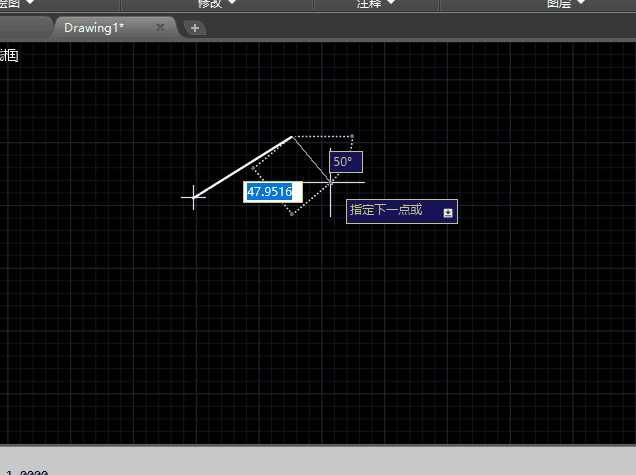

　　前几天有网友问了CAD画多段线的时候看不到预览效果的原因，在画多段线的时候看不到预览效果，要等确定端点后才能看到绘制的线段。

　　开始以为是变量设置被修改，但并没有解决他的问题，最后还是他找到了答案。不知道大家有没有遇到过这个问题，这里不妨给大家讲一下。

一、拖动模式DRAGMODE被关闭

　　如果不光绘制多段线的时候看不到效果，其他绘图和编辑命令也看不到预览效果的话，比如复制图形的时候在光标处看不到复制图形的预览图。

　　其实可以看出来，这种情况跟网友的情况有点不同，在DRAGMODE被关闭的情况下，绘制多段线时移动光标时不仅看不到预览效果，动态输入的角度和长度提示也不显示了。

　　输入DRAGMODE回车，可以看到有三个选项：开、关和自动。

　　大家可能以为将DRAGMODE模式打开就可以了，其实不是这么回事，如果将DRAGMODE设置为开ON，会发现很多命令仍然没有拖拽预览效果。下面简单介绍一下开和自动的区别。

　　下面简单

　　输入DRAGMODE，回车，输入ON，回车，我们再来复制圆看一下，发现仍然跟上面的截图一样，没有预览效果，需要输入DRAG，才能看到预览效果。

　　不过也不是所有命令拖动预览都需要输入DRAG，例如绘制直线或多段线的直线段的时候不用输入DRAG，绘制圆、弧或多段线的弧线段的时候，就没有预览效果。

　　默认状态下DRAGMODE被设置为自动，这种状态就不用输入DRAG来申请显示拖动效果，所有对支持拖动的命令自动显示拖动预览效果。

二、多段线宽度比较小

　　刚才以为那位网友的问题就是因为DRAGMODE设置的问题，结果设置后没有用，最后他发现了问题，原来是多段线宽度设置为1，而视图尺寸比较大。

　　之前还真没有注意过这个现象，在AUTOCAD 2018里试了一下，发现确实如此，如果视图显示范围比较小，宽度1的多段线是可以看得到的，缩小一点后多段线就会变得若隐若现，在缩小一点，多段线还真的看不到了。

　　虽然多段线预览的时候要表现宽度的效果，当视图尺寸很大的时候，被缩放后多段线的宽度远小于一个像素，不显示从不理论上说也没有问题，但既然绘制完的线段能看到，拖动过程中的预览线也应该看得到啊!

　　在浩辰CAD里试了一下，发现并没有这个问题，无论如何缩放，多段线预览都可以看到。

　　这个问题看起来很奇怪，但找到原因后也可以理解。

　　解决办法：

　　1、将多段线的宽度设置为合理的、与图形视图匹配的宽度。

　　如果多段线长度很长，比如说10000，宽度设置成1是没有意义的，不光是显示的问题，因为这种图纸通常会按1：100打印，而打印的最小线宽是0.05毫米，多段线按打印比例计算缩放后是0.01毫米，这个宽度会被忽略，这图纸中多段线宽度应该设置成20、30这样的数值。

　　2、如果多段线宽度是无意设置的，则可以将多段线宽度设置为0。在宽度为0的时候，多段线的预览显示是正常的。

　　AUTOCAD已经推出了将近四十年，已经是一款很成熟的软件，仍难免有这样那样的问题，国产中望CAD起步较晚，难免存在一些瑕疵，也有比AUTOCAD做得好的地方，希望大家多支持国产CAD软件!
