CAD中缩放动态块实例

　　在最新的CAD版本中新增了动态块功能，对于被定义成具有动态缩放效果的动态块，我们只需拖动图块的夹点，就可以轻松实现图块的动态缩放。在今天的CAD教程中，我们将以机械设计中常见的检视口为例，详细介绍缩放动态块的方法。

　　在CAD 2014中，缩放动作可以与线性参数、极轴参数以及XY参数进行配对，实现多种动态效果。下面，首先让我们看一下线性缩放。

　　1、绘制图形

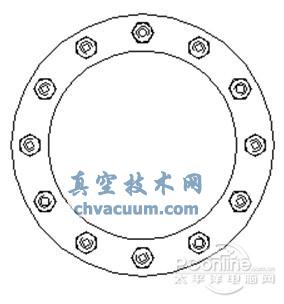

　　在模型空间中完成检修口的绘制，并定义成块(如图1)。

　　2、添加线性参数

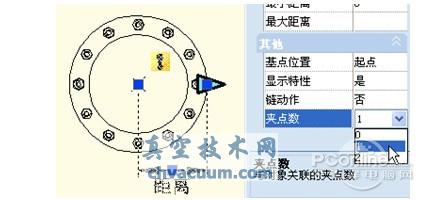

　　进入块编辑器，添加线性参数。其中，线性参数的第一点取圆心，并将参数的夹点数改为“1”(如图2)。

　　3、添加动作

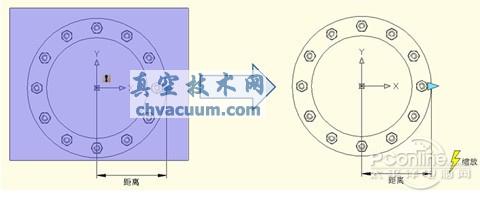

　　单击动作面板上的缩放动作图标，为动作指定参数，并将整个检修口框选为动作的对象(如图3)。

　　4、测试动态块

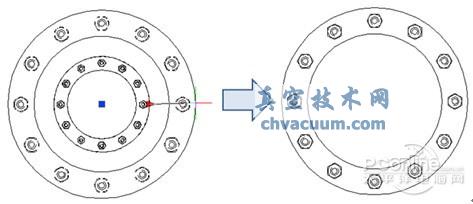

　　退出块编辑器并插入动态块，选中动态块后拖动三角夹点，检修口随之缩放(如图4)。

　　5、精确缩放

　　为线性参数添加值列表，可以实现精确缩放。当然，我们也可以按前述方法为线性参数指定增量和方向。

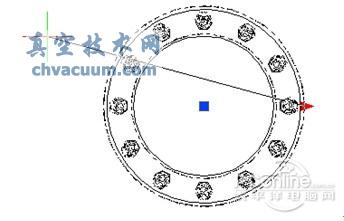

　　除了线性缩放之外，我们还会发现有其它的缩放类型。例如，当我们将检修口的缩放夹点向圆心的左侧移动，也就是线性参数基点的左侧移动时，会发现图块并没有发生相应的缩放(如图5)。

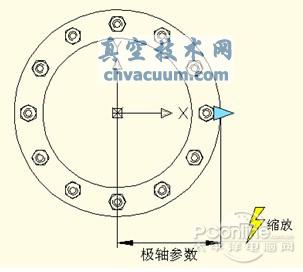

　　出现这种情况的原因是因为线性参数的端点不能越过其基点，所以我们需要将线性参数换成极轴参数，其余操作不变(如图6)。

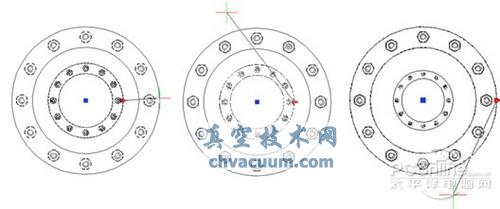

　　接下来，我们退出块编辑器，再次对检修口图块的夹点进行拖动，可以看到，将线性参数更为极轴参数后，可以通过向任意方向拖动夹点缩放动态块(如图7)。
