如何将CAD图纸中英寸绘制的图纸转换为毫米为单位

　　在CAD中，常用的单位主要是英制(英寸)和公制(毫米)，很多小伙伴会问这两者到底有什么关系并且应该怎么换算呢？那今天图文详解在CAD中如何将英寸绘制的图纸转换为毫米为单位。

　　在使用比较低的版本时，软件会弹出一个公制、英制的对话框，来让你进行选择。

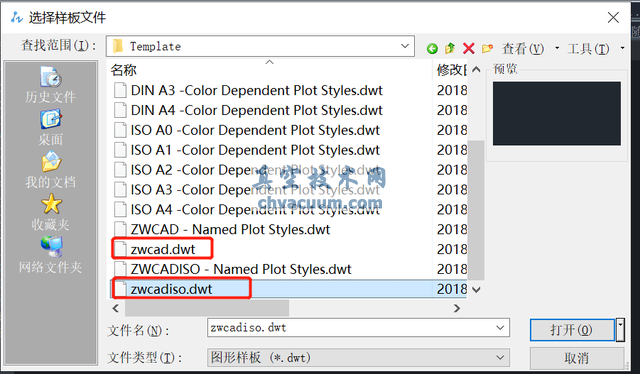

　　而在高版本中，新建图纸时我们就可以直接选择.dwt的模板文件，英制模板对应的文件是zwcad.dwt，而公制模板对应的文件是zwcadiso.dwt。

　　有同学会问，英制公制的作用体现在哪?

　　用一个案例来说明：

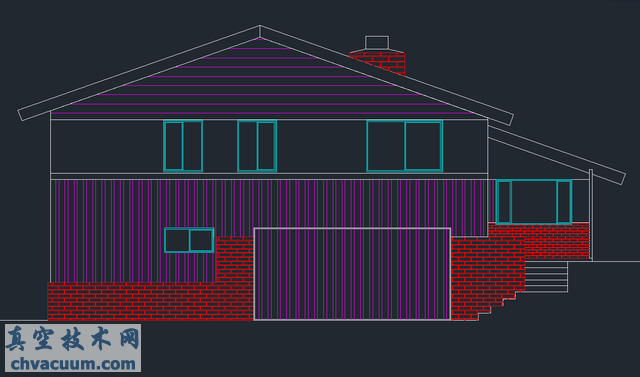

　　小张绘制了一张图纸，无论他用什么单位模板绘图，那尺寸数字都是一致的， 如果不涉及到外部使用，那么这个单位理论上可以忽略，因为打印出来都是一样的数字。

　　什么时候才会起作用?当这张图在被作为图块或外部参照插入到其他图纸中时，这个单位才会起作用，注意是插入，而不是直接打开。

　　所以如果大家需要在绘图过程中切换的话，最快捷的方法是，重新打开一个单位模板文件，使用插入块命令，将图纸作为块进行插入 ，将图块炸开并使用CAD的清理功能将图纸中同名块清理就可以了。
