三分钟学会的CAD小知识：关于文字的技巧

　　本系列旨在用最短的时间，分享最浅显易懂的CAD知识。大家好，今天要给大家带来的是关于CAD文字的技巧，篇幅不算大，希望大家用三分钟看完并理解。

　　话不多说，马上进入正题。

一、关于镜像后文字方向的问题

　　大家是否有想过，在文字进行镜像后，应该怎么显示才“正常”吗?

　　文字正向还是反向?

　　今天详细介绍，怎么设置才能自行选择镜像后的文字方向。

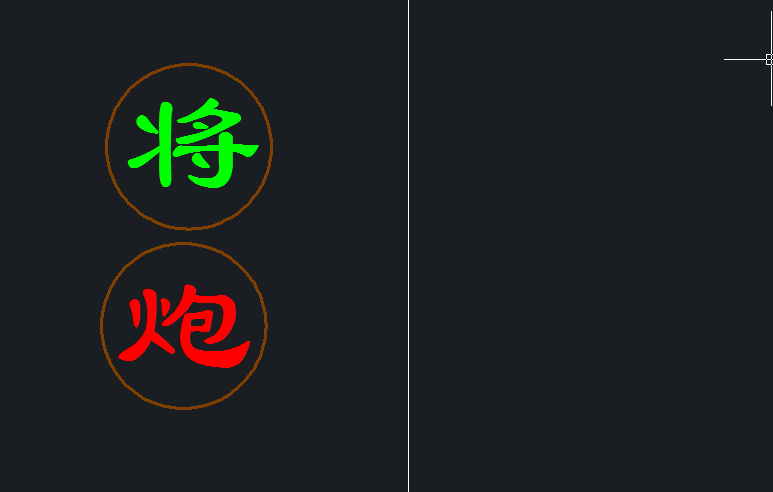

　　1、系统变量【MIRRTEXT】的值可以设置，如果被设置成1，那么文字镜像后会反转，如图：

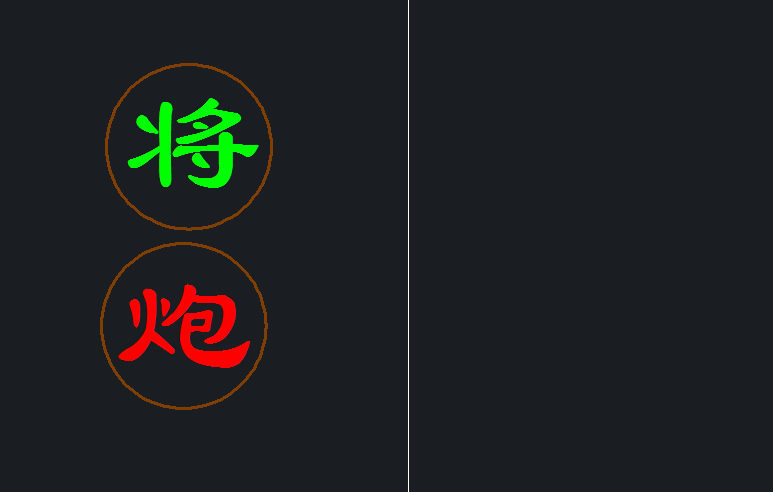

　　如果被设置成0，则文字不反转。

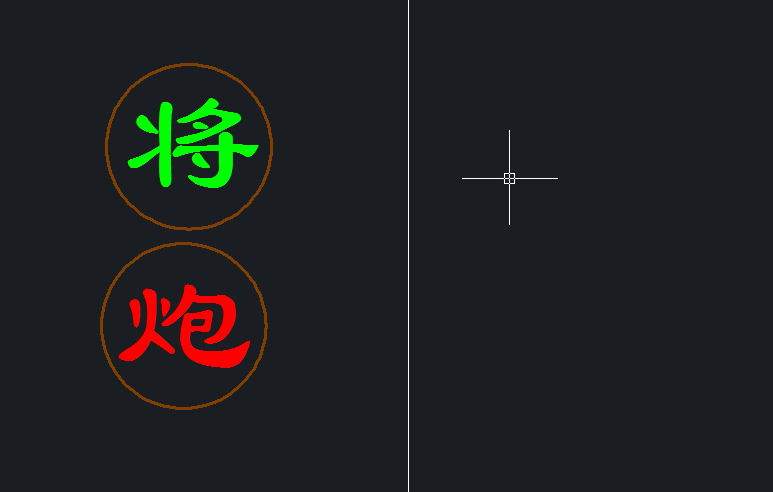

　　2、如果你的文字做成了块，无论你改不改【MIRRTEXT】的值，镜像后文字都会反转。

二、多行文字的分解

　　说到分解，大家脑海中首先出现的肯定是【X】命令，但对于文字，该命令是没办法将文字进一步分解成线的，那有什么办法呢?下面介绍下怎么操作。

　　在CAD上方菜单栏的【扩展工具】-【文本工具】-【文字变线】即可实现，详细操作其实不需要怎么操作，只要找到该功能就好了。

三、有立体感的文字

　　想要立体感，除了用PS之外，在CAD也可以的，只是效果没办法太好，因为是通过三维拉伸实现。

　　但进行三维拉伸，则必须要将文字变成面域，而变成面域后可能还需要做相关的布尔运算，可谓是一层套一层，但我们可以溯源，从最开始的步骤着手。

　　1、输入想要拉伸的文字，以中望CAD为例，可以看到，其实文字写出来是一个整体。

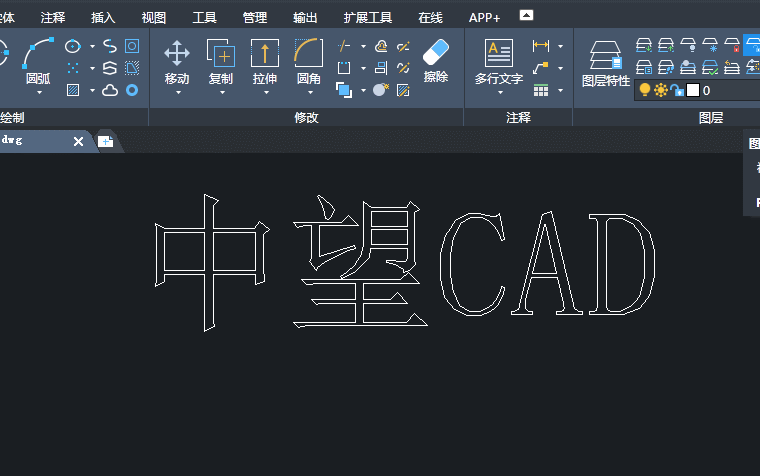

　　2、上面说到的，把文字变线，可以看到文字变成了轮廓线。

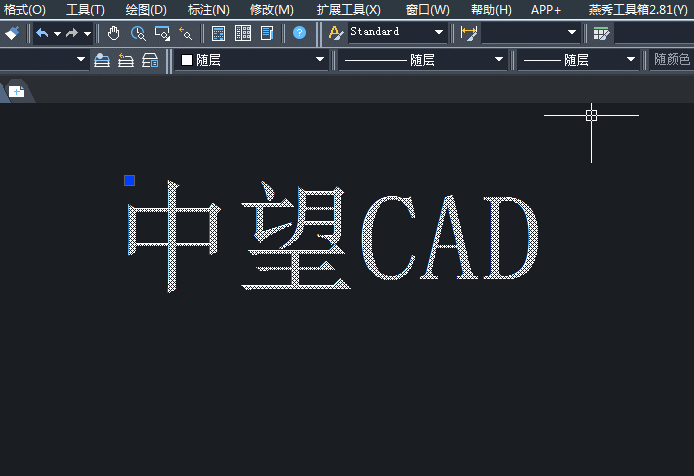

　　3、需要把它们变成面域，【绘图】-【面域】。

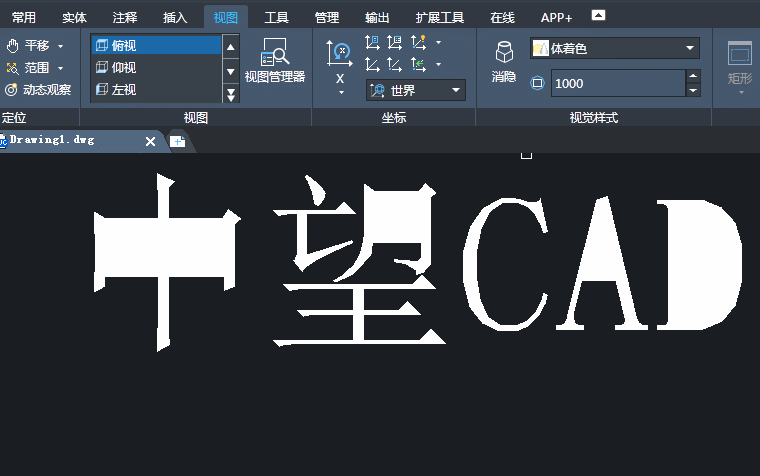

　　4、接下来这一步很有必要，用体着色看看文字是否还有不镂空的情况。

　　5、如果有，就需要做差集运算，注意，选对象的顺序要先选范围大的对象，确定后再选小范围的对象，再确定(大减小)。体着色显示为下图时，就可以进行文字拉伸了。

　　最后把对象拉伸到合适的高度，调整下视图即可达到立体的效果。

　　你还想了解什么中望CAD知识呢?
