应用中望CAD机械版快速输出车灯反光碗工程图的三个技巧
晚上的驾驶体验与汽车大灯密切相关，当今的各类汽车品牌愈发重视车灯零部件的更新换代，其设计标准和要求也在不断提升，因此企业需选用专业的CAD设计软件来确保产品的设计效率与质量。在车灯零部件反光碗的设计中，工程师会用三维软件先绘制好零部件模型，标注好尺寸后,再转到二维CAD中进行后续的布局注释、设置图框等系列工作。所以一款能与三维CAD软件兼容、具备强大的标注、出图功能的二维CAD专业软件，是帮助工程师提高工作效率的关键。
之前，我们已经介绍过如何用中望3D绘制反光碗。本期，将会介绍用中望正版CAD机械版，快速输出符合生产车间要求的车灯反光碗工程图纸的三个诀窍，快来一起看看吧!

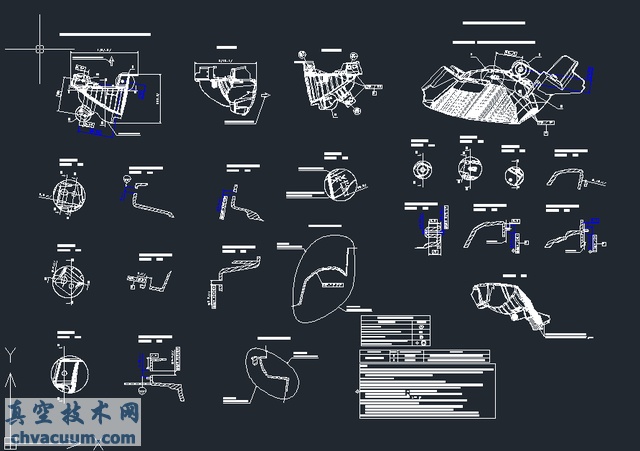

车灯反光碗的布局图
技巧一：快速自定义图幅
当我们在中望3D完成模型及工程图后，将反光碗工程图导出为DWG的格式，然后就可以用中望CAD机械版打开，进行相应标注操作。
要标注反光碗工程图纸，第一步须设置图幅。中望CAD机械版除了提供主流绘图标准规范外，还支持每个企业根据自身实际需求定制专属的图幅，并且能够同步到公司内部每一位设计师的电脑上。这有助于企业统一设计规范，减少重复操作的时间成本。

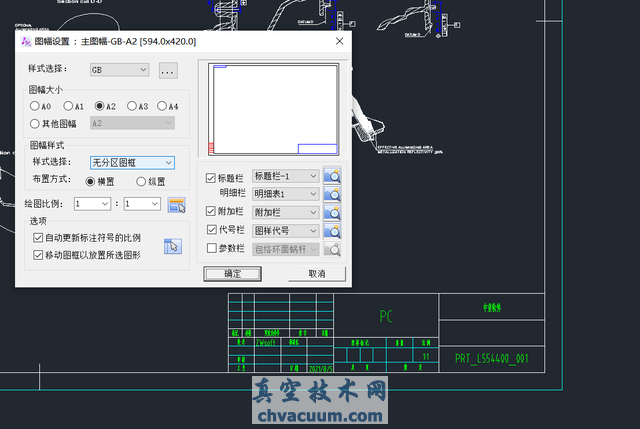

我们仅需输入“TF”命令即可启动“图幅设置”功能，反光碗的图幅样式一般选择GB(国标), A2(大小)，然后再把标题栏、附加栏，代号栏等都选上，选后即可进入图纸进行编辑。譬如在标题栏里，我们可以把常用的材料PC填上，命令零件为“反光碗”，再填上公司名称及对应的审核人员等相关信息，填写后即可保存为自定义图幅模板，以便后续统一使用。
值得一提的是，若遇到个人电脑上的设置变动或者被误删等极端情况，我们也可调用同事电脑图幅的设置(默认地址为ZWSoftzwcadm�1zh-CNTemplate)，快速将软件恢复到企业标准的状态，而无需重新逐一手动恢复。
为反光碗创建自定义图幅
技巧二：表格功能完成高效标注
图幅添加完毕后，接下来我们需添加和完善反光碗的图纸信息。中望CAD机械版改进了表格导入编辑功能，工程师可直接从外部Excel或WPS表格中复制表格并进入绘图区粘贴，随后对表格进行编辑，无需在绘图区内绘制。另外，软件还支持表格数据链接功能，实现中望CAD内与外部表格数据双向同步更新，真正搭建起中望CAD和外部表格的桥梁。
这两个表格功能都能帮助工程师更高效完成标注工作。例如在车灯反光碗图纸中，我们常需用到有关拔模轴注释的表格，这时我们可以巧用表格的数据链接，随着后期反光碗拔模轴的修改，实现在内外表格中相关数据的同步修改。此外，通过快捷键“T”进入多行文字的编辑，你可以快速完成车灯反光碗图纸常用的技术要求表格标注。你还可以将拔模轴注释和技术要求的表格做成模板，在后续同一类的产品中直接调用表格数据。
为拔模轴添加表格注释
添加技术要求表格注释
技巧三：善用智能化工具进行快速输出

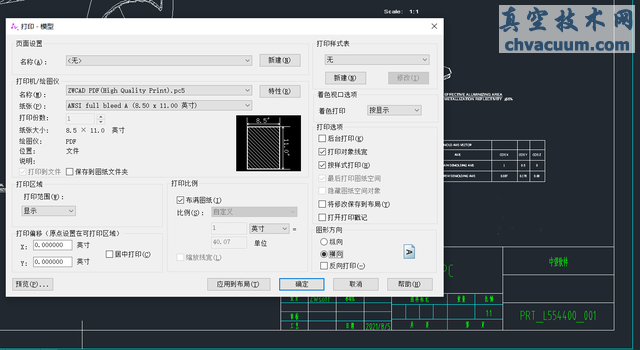

完成全部的注释之后，我们就可以进行“出图”操作，将反光碗图纸打印或输出为pdf等其他文件格式，让设计成果得到最终体现。在中望CAD机械版中，你可以借助内置的PDF打印机功能，直接进行反光碗图纸的PDF格式输出，而无需借助插件。
在实际出图过程中，如采用手动方式，我们只能逐张打印。而借助“自动排版”和“智能批量打印”功能，可实现一次性输出同一文件下的多个图幅图纸。同时，软件根据实际需要能自动识别图纸比例、放置图纸、旋转图纸，纸张位置的利用率成倍提高。
此外，通过强大的API接口，企业可将软件与PLM、ERP等系统集成，实现设计数据同步交互，方便企业数字化管理。
智能批量打印反光碗图纸
至此，已经完成了车灯反光碗模型的出图。车灯零部件设计是一个复杂的过程，要同时考虑美观、照明功能、耐用度等一系列因素。而借助中望CAD机械版专业的图幅创建、注释和出图功能，我们能快速完成车灯反光碗工程图纸的输出工作。
