中望CAD入门基础：常用的几个绘图命令

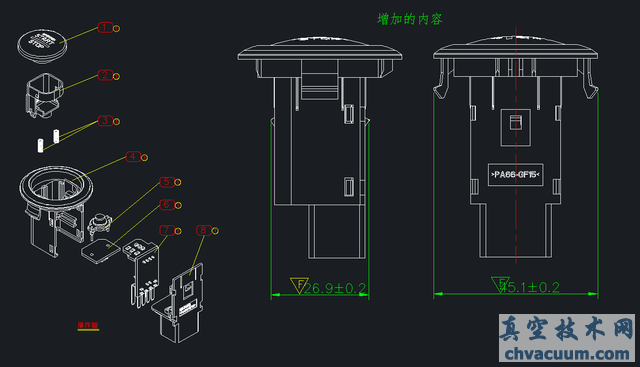

　　最近，非常多同学来信，希望能出一些中望CAD制图的教程。

　　那么问题就来了，有的小伙伴希望能出比较困难的，看起来就不一般的功能和技巧使用。

　　但更多的，是希望能提供一些基础教程，甚至是从软件的基本认识，简单绘图命令开始。

　　事实上，入门教程对大多数新手小伙伴来说还是非常重要的，从上一期介绍简单绘图命令的文章就可以看得出来，今天继续更新相关内容。

1、PL多段线

　　上期已经提及过，今天补充一个画圆弧的小知识。

　　多段线可以接圆弧，而且可以指定圆心，具体操作如下：

　　另外，圆弧也可以指定点画，操作如下：

2、REC矩形

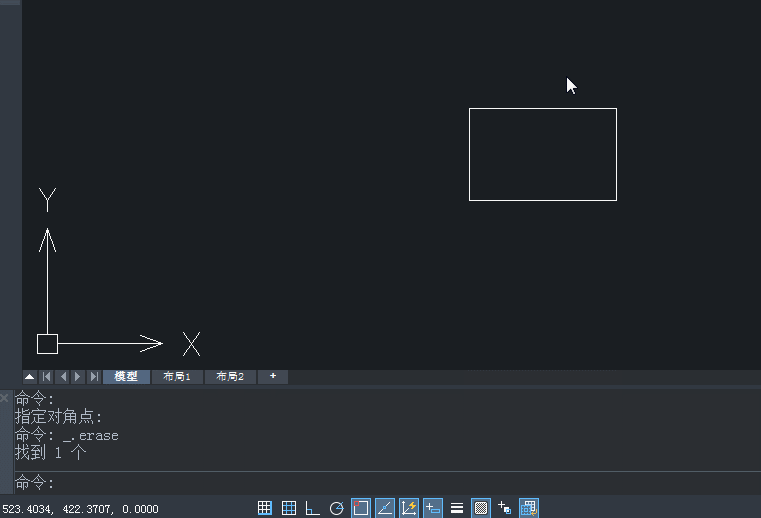

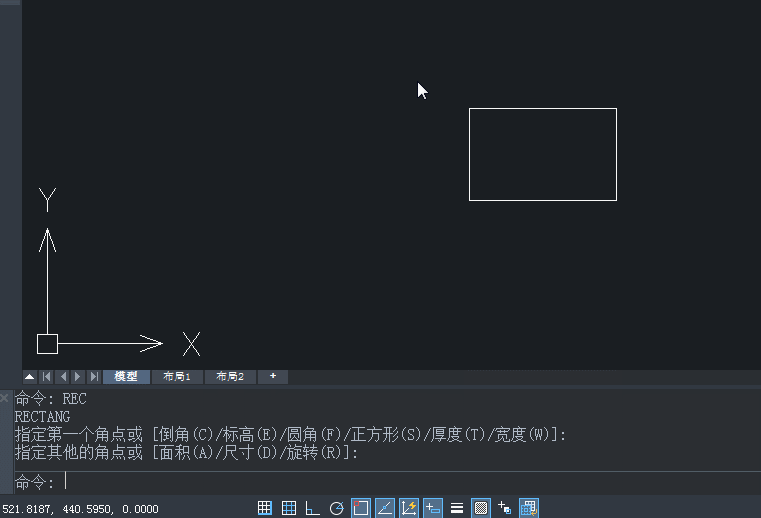

　　画矩形，这里介绍两种

　　倒角和圆角

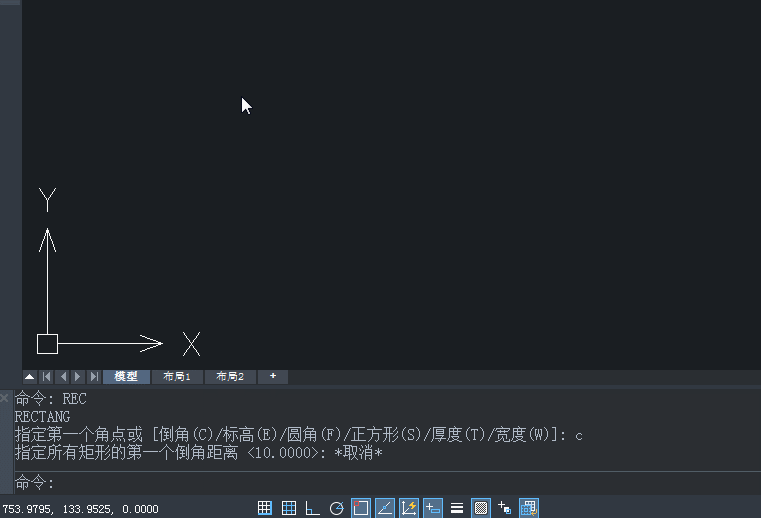

　　可以预先设定要画的矩形的圆角和倒角，这里显示叫做圆角/倒角模式。

　　这样设定后，接下来REC命令下所有矩形，都会默认为有圆角或者倒角。

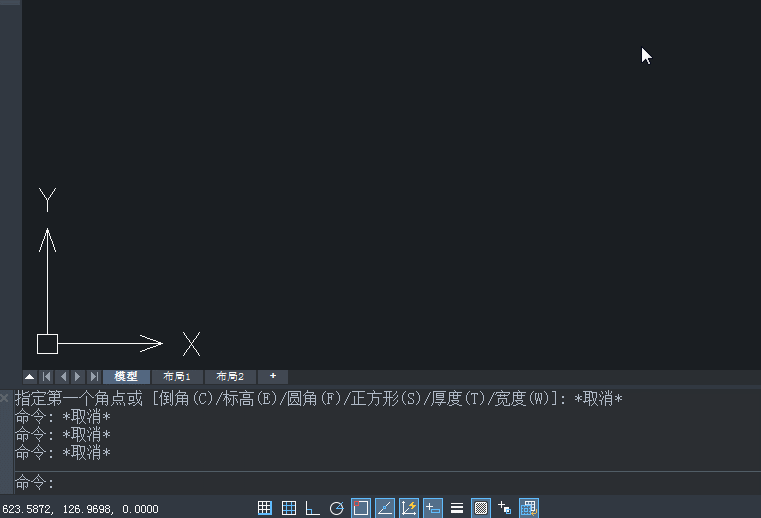

　　另外一种是厚度T，可以赋予所画矩形一个固定厚度，这样接下来画的矩形也会在默认的厚度模式下，有三维属性。

3、SPL样条曲线

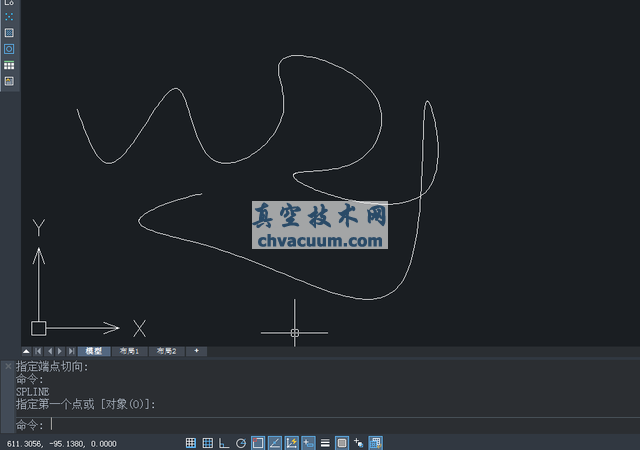

　　这些不规则的线条都有什么作用的呢?

　　一般用作生成地形图的地形线、局部剖面的分界线等等。

　　可以用坐标让它变得规则起来。

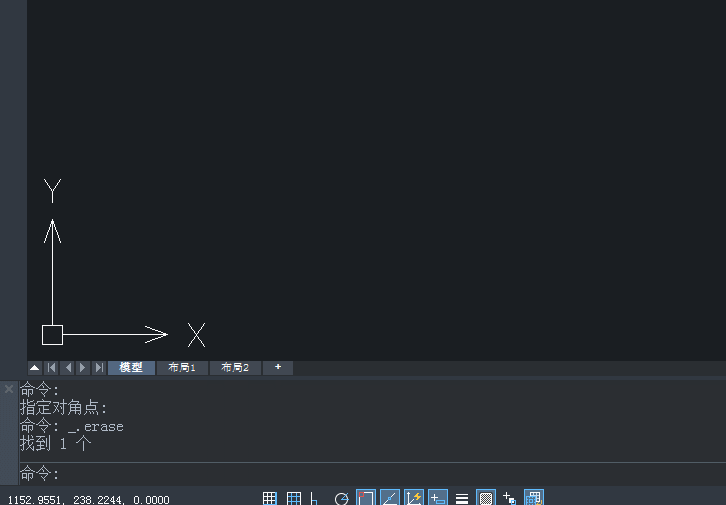

4、HELIT螺旋线

　　螺旋线主要分为这几个部分，外圈圆的直径、内圈圆的直径、圈数以及圈高。

　　这些参数基本上可以从字面上理解，而圈高则有必要解释一下，其值必须为正且非零。

　　螺旋线也可以当作波浪线来用，如下图

　　这里选择切换左视图画螺旋线，底面和顶面半径和圈高都是10，圈数5，移动到适当的位置即可。
