减压阀的分类

2020-04-25 真空技术网整理 阀门手册

　　减压阀可分为直接作用式和副阀式两大类。直接作用式的敏感膜片检测到被调压力pc的变化量后，未经放大便直接用来推动阀盘；副阀式减压阀（定压载荷除外）则把检测到的pc的变化量，经放大为动力腔压力ph的变化，然后通过动力活塞或膜片推动主阀盘。

　　副阀式减压阀是由任意结构的两只直接作用式减压阀叠加而成的。根据动力腔的载荷压力变化与否，分为定压载荷和变压载荷两种。每种根据副阀向动力腔注入介质或从动力腔引出介质又可分为注入式和引流式两种。减压阀的各种分类方法，见表1。

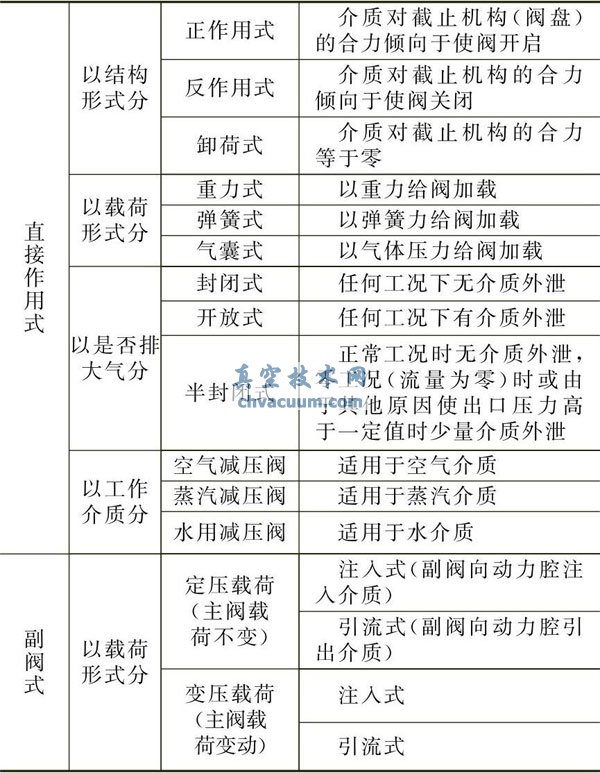

表1   减压阀的分类

减压阀的分类
