常用的几种氦质谱检漏方法

2019-10-05 孙新利第二炮兵工程学院

氦质谱检漏方法比较多,根据被检件的测量目的可以分为两种类型,一种是漏点型,另一种是漏率型;在实际检验过程中要根据检验的目的选用最合理的方法,要以被检器件的具体情况而定,灵活运用各种检漏方法。

1、测定漏点型氦质谱检漏方法

确定漏点型既是确定要检部件的具体漏点或漏孔的位置,在大部件或大型部件中较为常见,如卫星、导弹弹体、弹头、输气管道、气罐、油罐、锅炉等。

1.1、喷氦法氦质谱检漏方法

这是最常用的一种方法,一般用于检测体积相对较小的部件,将被检器件和仪器连通,在抽好真空后,在被检器件可能存在漏孔的地方(如密封接头,焊缝等) 用喷枪喷氦,如图4 所示,如果被检器件某处有漏孔,当氦喷到漏孔上时,氦气立即会被吸入到真空系统,从而扩散到质谱室中,氦质谱检漏仪的输出就会立即有响应,使用这种方法应注意:氦气是较轻的惰性气体,在喷出后会自动上升,为了准确的在漏孔位置喷氦,喷氦时应自上而下,由近至远(相对检漏仪位置) ,这是因为在喷下方时氦气有可能被上方漏孔吸入,就很难确定漏孔的位置;再者漏孔离质谱室的距离检漏仪反应时间也不同,所以喷氦应先从靠近检漏仪的一侧开始由近至远来进行。

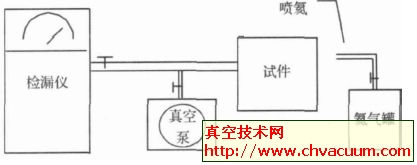

图4 　喷氦法检漏示意图

　　在检测较大部件时要借助机械泵进行真空预抽,就可以提高检漏效率和时间,如图5 所示,喷氦法在检查那些结构比较复杂的,密封口和焊缝又比较多而且挤在一起的小容器时,由于氦喷出后会很快扩散开来,往往不容易准确地确定漏隙所在的部位,要采取从不同角度喷氦,仔细观察反应时间上的差别和将已发现的漏孔用真空封泥暂时封起来等办法,就可以把漏孔逐个检出。

图5 　辅助机械泵检漏示意图

1.2、吸氦法氦质谱检漏方法

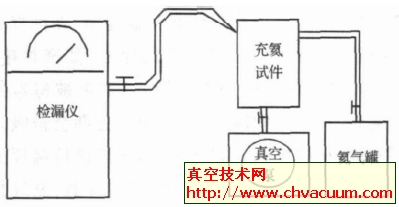

吸氦法主要用于检查某些大型密封容器。如导弹弹体、弹头、气罐、油罐等,先将容器抽真空,再给容器充入氦气(为了节省用氦量,可以用低浓度氦气) ,在氦质谱检漏仪的进气法兰处接上橡皮管,橡皮管的前端有直径很小的毛细管,使毛细管在充了氦的被检容器外壁的焊缝和密封接头等处移动,如果该容器有漏隙,经漏隙渗出的氦会被毛细管吸入,检漏仪就会响应。
