常见的U型波纹管结构示意图
2009-03-05 林国栋 沈阳仪表科学研究院

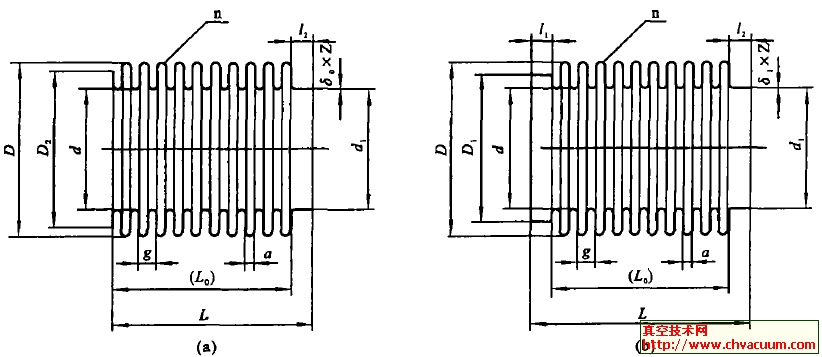

常用U型波纹管结构见图1,波纹管端部接口型式见图2。接口表示方法为外配合用W(图1(a)中d1尺寸)、沿波峰切边用QD(图1(a)中D2尺寸)、内配合用N(图1(b)中D1尺寸) 。推荐采用图2中(a)、(b)、(c)端部接口型式。
图中D———波纹管外径 d ———波纹管内径 a ———波厚 q ———波距 n ———波纹数 δ0 ———单层壁厚,波纹管管坯的单层壁厚 Z ———层数 d1 ———端部外配合直径 D1 ———端部内配合直径 D2 ———沿波峰切边直径 l 1 ———端部内配合长度 l 2 ———端部外配合长度 L ———波纹管总长 L 0 ———波纹管有效长度(a) 常用结构1 (b) 常用结构2
图1 常用波纹管结构要素
(a) WW型 (b) QDW型 (c) QDQD 型 (d) WN 型 (e) NQD 型 (f) NN 型
图2 波纹管端部接口形式
波纹管组件典型结构

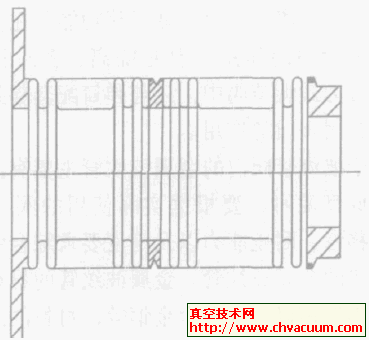

波纹管组件典型结构见图3 。
图3 波纹管组件典型结构
