北仪优成TRP系列直联高速旋片式真空泵
2019-10-05 北京北仪优成真空技术 北京北仪优成真空技术有限公司
本文讲述了北京北仪优成真空技术有限公司生成的TRP系列直联高速旋片式真空泵设计原理、优缺点、技术参数和外形尺寸图，以便广大用户选择时参考。
TRP系列直联高速旋片式真空泵设计原理
北京北仪优成真空技术有限公司TRP系列直联高速旋片式真空泵，以创新设计、精良的制造，满足客户的需求。
由泵支座、油箱、电机支座、底板和泵芯组成，配置止逆阀和气镇阀保护真空泵和真空系统。效率高、噪音低、易操作及维护方便。
TRP系列直联高速旋片式真空泵设计特征
1、极限真空度高。
2、完善的内置进气口止逆阀系统在突然停止时保护真空系统。
3、进气口和出气口为国际标准法兰。
4、低噪音与振动。
5、稳定的恒定压力油循环系统保护。
6、方便的气镇阀控制。
7、便捷的油标检测和更换。
8、维修和保养简便。
TRP系列直联高速旋片式真空泵技术参数
|
|
单位
|
TRP-6
|
TRP-12
|
TRP-24
|
TRP-36
|
TRP-48
|
TRP-60
|
TRP-90
|
||
|
抽气速率 (50Hz)
|
L/s
|
1.5
|
3
|
6
|
9
|
14
|
18
|
25
|
||
|
极限
压力
|
关气镇
|
分压力
|
Pa
|
4×10-2
|
||||||
|
全压力
|
4×10-1
|
|||||||||
|
气镇
|
分压力
|
1.3
|
||||||||
|
全压力
|
4
|
|||||||||
|
容油量
|
L
|
1.3
|
1.1
|
1.4
|
1.8
|
3.8
|
5.5
|
6.5
|
||
|
进气口径
|
DN
|
25KF
|
25KF
|
25KF
|
25/40KF
|
40KF
|
||||
|
出气口径
|
DN
|
25KF
|
40KF
|
|||||||
|
电机功率（三相220V/380V）/
（单相220V）
|
kW
|
0.4/0.55
|
0.4/0.55
|
0.75/0.75
|
0.75/-
|
1.5/-
|
2.2/-
|
2.2(3)/-
|
||
|
转速 (50Hz)
|
rpm
|
1450
|
||||||||
|
噪音 (关气镇)
|
dB
|
50
|
50
|
52
|
52
|
56
|
56
|
56
|
||
|
重量 (三相)
|
kg
|
～23
|
～25
|
～37
|
～39
|
～64
|
～83
|
～88
|
||

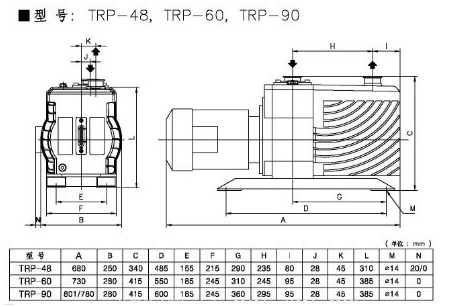

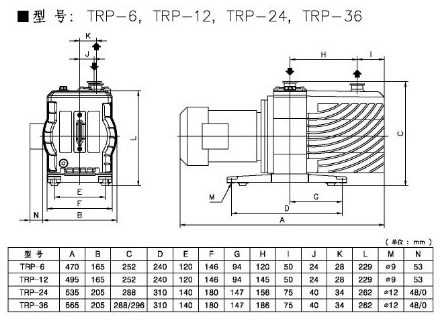

TRP系列直联高速旋片式真空泵外型尺寸图
