北仪优成MVP系列直联高速旋片式真空泵
2019-10-05 北京北仪优成真空技术 北京北仪优成真空技术有限公司
本文讲述了北京北仪优成真空技术有限公司生成的MVP系列直联高速旋片式真空泵设计原理、设计特征与优缺点、技术参数和外形尺寸图，以便广大用户选择时参考。
MVP系列直联高速旋片式真空泵设计原理
北京北仪优成真空技术有限公司生产的MVP系列直联高速旋片式真空泵，以创新设计、精良的制造，满足客户的需求，填补TRP系列在较大抽速的空白。
由上盖、油箱、电机支座、泵芯组成，配置止逆阀和气镇阀保护真空泵和真空系统。效率高、易操作及维护方便。
MVP系列直联高速旋片式真空泵设计特征
1、极限真空度高。
2、完善的内置进气口止逆阀系统在停止时保护真空系统。

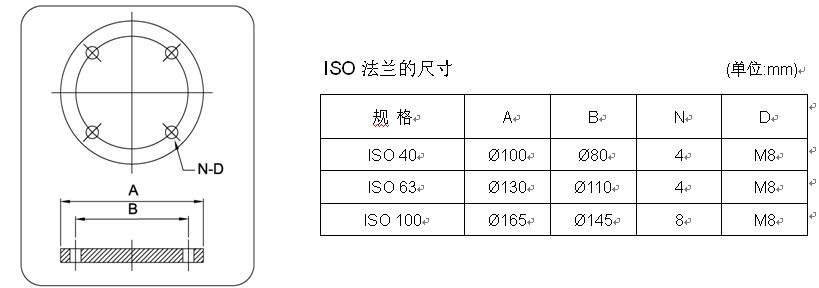

3、采用国际标准法兰。
4、低噪音与低振动。
5、恒定压力油循环系统。
6、方便的气镇阀控制
7、维修和保养简便。
8、方便的冷却系统，风冷(MVP-144/216)或水冷(MVP-324/432/540)。
MVP系列直联高速旋片式真空泵技术参数
|
|
单位
|
MVP144
|
MVP216
|
MVP324
|
MVP432
|
MVP540
|
||
|
抽气速率
|
50Hz
|
m3/h
|
120
|
180
|
270
|
360
|
450
|
|
|
L/min
|
2000
|
3000
|
4500
|
6000
|
7500
|
|||
|
60Hz
|
m3/h
|
144
|
216
|
324
|
432
|
540
|
||
|
L/min
|
2400
|
3600
|
5400
|
7200
|
9000
|
|||
|
极限压力
|
气镇
|
Torr
|
5×10-3
|
|||||
|
关气镇
|
Torr
|
5×10-4
|
||||||
|
进气口径
|
mm
|
ISO 63
|
ISO 100
|
|||||
|
出气口径
|
mm
|
ISO 40
|
ISO 100
|
|||||
|
电机功率
|
kW
|
3.7
|
5.5
|
7.5
|
11
|
15
|
||
|
转速
|
50Hz
|
R.P.M
|
1450
|
|||||
|
60Hz
|
R.P.M
|
1750
|
||||||
|
容油量
|
Liter
|
11
|
16
|
17
|
28
|
35
|
||
|
冷却水
|
L/min
|
|
6
|
8
|
8
|
|||
|
重量
|
kg
|
172
|
290
|
358
|
584
|
668
|
||

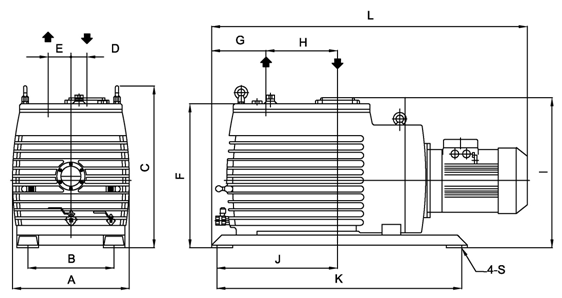

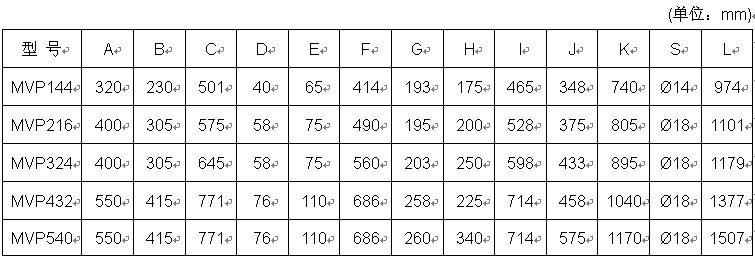

MVP系列直联高速旋片式真空泵外型尺寸图
■ 型号 : MVP144，MVP216，MVP324，MVP432，MVP540
