液氩泵制氩流程及液氩泵转子结构简介

2009-03-09 盛强 铜陵有色金属集团控股公司金昌冶炼厂

         金昌冶炼厂KDON26500/6500型空分设备采用全精馏无氢制氩流程,在制氩系统中设置了2台离心液氩泵作为循环粗氩泵, 1用1备。

        循环粗氩泵将粗氩Ⅱ塔底部的粗液氩泵送到粗氩I塔上部,作为粗氩Ⅰ塔的回流液,与上塔抽口来的气相氩馏分在各塔板上进行热质交换, 实现氧、氩的初步二元分离。低沸点的氩组分不断蒸发到塔顶, 被引入到粗氩Ⅱ塔下部后,作为粗氩Ⅱ塔的上升气体;高沸点的氧组分逐渐被浓缩、集聚到粗氩Ⅰ塔底部,然后被引出、回送到上塔氩馏分抽口下部,实现氧组分的回收。

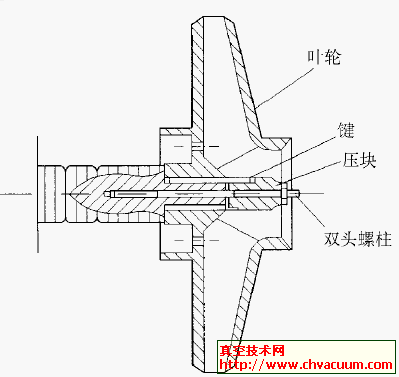

         液氩泵的主要构成部件为转子、吸入室和蜗壳, 其中转子部件是由带有迷宫气封的轴和叶轮,通过键、连接螺栓和压块组装在一起而构成的。单级单吸悬臂式离心液氩泵的转子结构如图1 所示

离心液氩泵转子结构示意图

图1 　单级单吸悬臂式离心液氩泵转子结构示意图
