高速直联旋片真空泵的结构与工作原理

　　高速直联旋片真空泵，简称直联泵。它是旋片式真空泵的一个新型分支产品。本文主要讲述了就以2XZ型高速直联旋片真空泵为例讲解直联泵的基本结构与工作原理。

　　老式的旋片泵出现较早，是一种结构简单，应用量大面广的产品。但是这种老结构的旋片泵转速低，大都在400r/min左右。采用皮带传动减速，因而体积大，重量重。欲使泵体小质轻，从泵的几何抽速的计算理论中可知，当抽速一定时，其主要手段是提高泵的转速。提高真空泵的转速的主要关键是必须使直接承受高转速负荷的零件适应这种工况，即泵体和旋片的材质及转子的结构应适应转速提高后的工况。

　　1965年德国雷暴一海拉斯公司在原有旋片泵的基础上，对泵的结构、材料和工艺都作了重大改进，试制成功了高速直联旋片真空泵，为旋片泵的小型化、仪器化开辟了新的途径。到七十年代初期，英国、美国、瑞士等国家也都相继有了直联泵系列产品。国内的许多生产厂家从七十年代中期至今先后试制成功了不同型号的直联泵，目前已有抽速从0.5L/s～15L/s的系列产品。

　　直联旋片泵采取由电动机直接驱动泵转子，把转速提高到1400r/min以上。这样可使泵的结构紧凑;体积显著缩小;重量减轻;泵的抽气性能提高;振动和噪音大大降低。

　　2XZ型直联式真空泵系双级高速直联旋片式真空泵，本泵是用来对密封容器抽除气体而获得真空的基本设备，它可单独使用，也可作为各类高真空系统的前级泵和预抽泵。

　　该系列泵具有低嗓声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除规定的可凝性蒸气.本泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的，以及含有颖粒尘埃的气体，也不能做压缩泵、输气泵使用。

直联式真空泵工作原理与构造

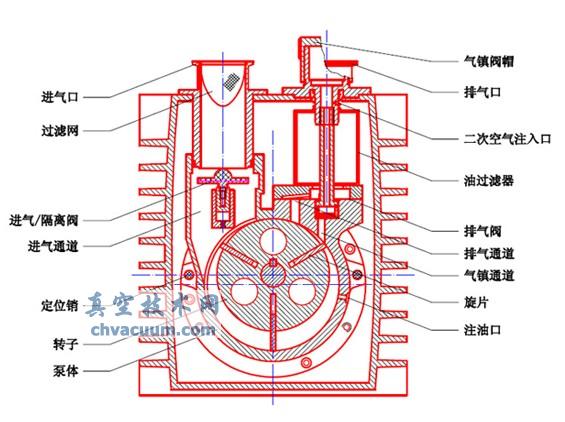

　　高速直联旋片真空泵是一种容积泵，它借助于滑片在泵腔中连续运转，使泵腔被滑片分成两个不同区域的容积周期地扩大与缩小，而将气体吸进、压缩与排出，达到容器被抽真空。

　　本泵是由两个工作室前后串联同向等速旋转，被抽气体由前级泵腔抽入，经过压缩被排入后级泵腔再经过压缩，排出泵腔。通过减雾器排出泵外，如图1所示。

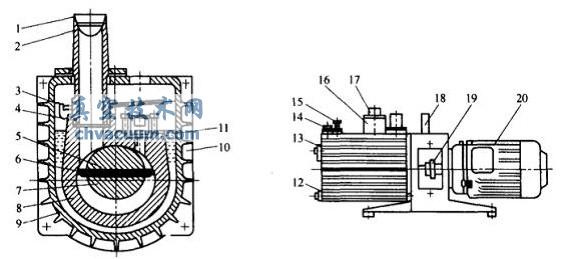

图1 直联式真空泵结构示意图

1-进气管　2-滤网　3-挡油板　4-进气管“O”形　5-旋片弹簧　6-旋片　7-转子　8-定子　9-油箱　10-真空泵油　11-排气阀门　12-放油螺塞　13-油标　14-加油螺塞　15-气镇阀　16-减雾器　17-排气管　18-手柄　19-联轴器　20-电机
