3#扩散泵油拔头油生产100#真空泵油

　　中国石油大连石化分公司100#真空泵油的生产是以HVIS500基础油为原料进行的，由于生产调整，已经不再生产HVIS500基础油，而在生产3#扩散泵油时，分子蒸馏和薄膜脱气工序产生的拔头油，与HVIS400和HVI650基础油按一定比例调合而成的HVIS500基础油，经过生产小试以及实际生产，可以满足100#真空泵油要求。

　　真空泵是获得真空设备中最基本的一个设备。真空泵在运行过程中，随着泵腔内转子的旋转，转子上2个纵向槽中的旋片，紧贴着定子的内壁滑动，这样转子、旋片与内壁之间必然产生摩擦而引起擦伤和划痕，同时也会使零件的温度升高，从而影响设备的正常运转及使用寿命。真空技术网(http://www.chvacuum.com/)认为真空泵油就是用来对这些产生摩擦的部位进行润滑、密封、冷却的润滑剂。真空泵油注入到泵体内，在润滑过程中，随着气体压强的不断降低、泵体温度的不断提高，油品中饱和蒸汽压高的分子组分不断蒸发到真空空间，影响真空泵的抽真空能力，同时又向真空系统返流扩散，污染真空系统，特别是对高速旋片式真空泵的影响更加显著。

　　因此对真空泵油的质量要求是非常严格的。一是适宜的粘度，在低温下能够使真空泵迅速启动，在高温下具有良好的密封性能，使温升控制在一个较低的水平。二是较低的饱和蒸汽压，在泵的最高工作温度环境中，可保持足够低的饱和蒸汽压。三是具有优良的热稳定性和氧化安定性，避免油品在使用过程中发生氧化和热解，影响真空度和污染真空系统。四是具有良好的水分离性和抗泡沫性，避免油品的乳化和在油品表面生成大量的气泡，引起泵排气口处的油外溢。

　　鉴于真空泵油的质量要求，真空泵油的生产是采用高粘度指数深度精制的石蜡基基础油，通过真空脱气提炼而成的。而100#真空泵油则是采用HVIS500基础油生产的。

1、HVIS500基础油生产100#真空泵油

　　1.1、HVIS500基础油质量标准与典型数据(见表1)

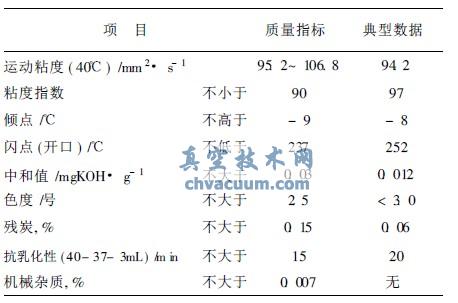

表1 HVIS500基础油质量标准与典型数据

　　HVIS500基础油的减压分馏见表2。

表2 HVIS500基础油的减压分馏

　　1.2、用HVIS500为原料生产100#真空泵油

　　HVIS500经过薄膜脱气，脱去对极限压强有较

　　大影响的轻组分，生产100#真空泵油。具体操作条件见表3。

表3 HVIS500生产100#真空泵油操作条件

　　生产的100#真空泵油分析结果见表4。

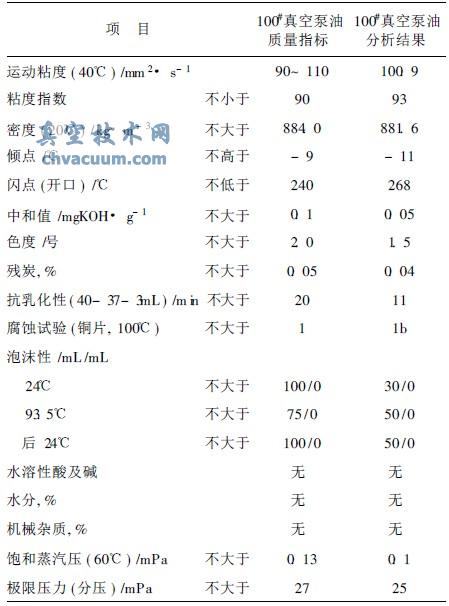

表4 100#真空泵油分析结果

　　用HVIS500基础油经过脱气生产的100#真空泵油的质量指标，完全达到了100#真空泵油优质品的要求。

　　但是近几年由于生产的调整，HVIS500基础油已经停止生产，而市场对100#真空泵油仍有不小的需求，所以必须在100#基础油的调合上进行新的选择，以保证100#真空泵油的生产。

2、用HVIS400和HVI650调合生产100#真空泵油考察

　　根据粘度等级，用HVIS400和HVI650基础油按一定比例调合为HVI500基础油生产100#真空泵油。

　　调合后HVI500基础油的实际结果见表5。

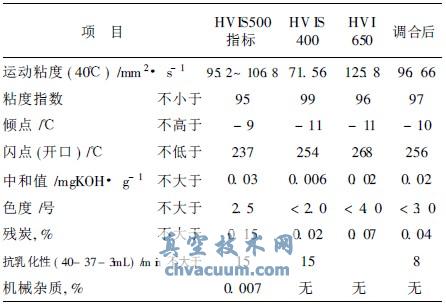

表5 HVIS400、HVI650及调合后试验结果

　　从调合后的HVI500基础油的结果来看，色度不合格。

　　用调合后的HVI500基础油经过脱气，生产100#真空泵油，其具体操作条件见表6。

表6 调合后的HVI500基础油生产100#真空泵油操作条件

　　由于是调合的基础油，因此其馏分范围相比较而言变宽了，所以在脱气过程中，提高了粗脱和精脱温度，拔头率也由HVIS500基础油的平均6.4%，提高到10.6%。生产的100#真空泵油分析结果见表7。

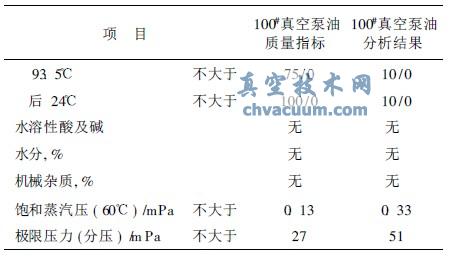

表7 100#真空泵油分析结果

　　用HVIS400和HVI650基础油调合的HVI500基础油生产的100#真空泵油，色度大于2.0，而且饱和蒸汽压和极限压力都不合格，根本达不到100#真空泵油优级品的质量要求，即使作为一级品或合格品，其比色也不合格。

3、用3#扩散泵油拔头油、HVIS400和HVI650调合生产100#真空泵油方案考察

　　在3#扩散泵油的生产过程中，分子蒸馏和薄膜脱气产生的拔头油，以前都是作为废油，调合到相应的基础油中做基础油使用。

　　但这些拔头油从化验分析成绩来看非常接近于HVIS500基础油，除了粘度指数较低以外，其他各项指标都达到了要求，特别是色度更是远远高于指标，见表8。

表8 扩散泵油拔头油典型数据

　　根据拔头油的质量情况，如果单独用拔头油生产100#真空泵油，其粘度指数达不到100#真空泵油的质量要求，另外由于3#扩散泵原料的变化，有的拔头油的运动粘度也达不到要求，所以单独使用3#扩散泵油拔头油生产100#真空泵油是不可能的。

　　结合用HVIS400和HVI650基础油调合而成的HVI500基础油生产100#真空泵油，其色度、饱和蒸汽压和极限压力不理想的实际情况，将拔头油、HVIS400和HVI650按照一定比例调合成HVIS500基础油，经过薄膜脱气生产100#真空泵油，具体操作条件见表9。

表9 拔头油、HVIS400和HVI650调合后生产100#真空泵油操作条件

　　生产的100#真空泵油结果见表10。

表10 100#真空泵油分析结果

　　采取将拔头油、HVIS400和HVI650按照一定比例调合成HVIS500基础油生产100#真空泵油的工艺，从实际产品质量来看，虽然粘度指数有所下降，靠近下限，但是产品的色度、饱和蒸汽压和极限压力都合格，达到了100#真空泵油优级品的质量要求。

4、结论

　　由于生产调整，在没有HVIS500基础油可供生产100#真空泵油的情况下，单纯依靠HVIS400和HVI650基础油调合，生产的100#真空泵油达不到优级品的要求，甚至连合格品都达不到。而将生产3#扩散泵油时产生的拔头油，按照一定比例与HVIS400和HVI650基础油调合，就可以改善100#真空泵油的质量，达到生产优级100#真空泵油的要求。当然在具体生产过程中，由于目前基础油质量的不稳定性，还要根据具体的质量情况来进行调合，以保证生产出优质100#真空泵油。
