液态金属密封的密封结构形式

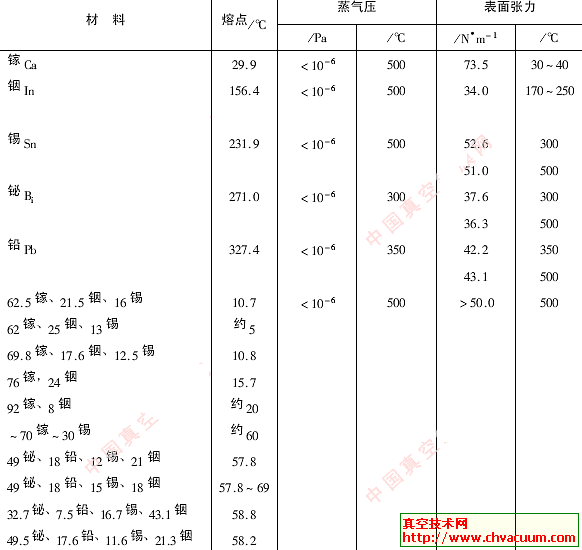

利用液态金属密封，能改善转轴的密封性能，但要求这种金属必须满足下面几个条件：

(1)室温下是液态；

(2)表面张力大于5x10^-1N/m

(3)500^oC时蒸气压在10^-6Pa以下；

(4)容易浸润常用金属、玻璃、石英及陶瓷。

       液态金属形成真空密封主要是靠液态金属表面的张力，因此，它要求转轴与密封面的间隙最大不能超过10^-2cm，一般在0.1mm~0.15mm。液态金属长期暴露在大气中会因氧化产生杂质，所以要尽量避免同大气接触。液态金属密封的保护真空应在10³Pa以下，旋转速度从10r/min到数千转每分钟。

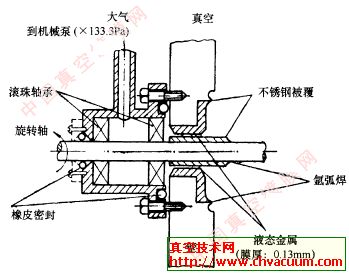

图1:图2给出了几种液态金属转轴密封的结构型式。
