一种新型热风放散阀

　　炉顶热风或热风炉胆冲天炉停风时，需要及时打开热风放散阀，使鼓风机继续工作一段时间，以保护换热器或热风炉胆。现有技术为了进行热风放散，热风与放风管道上各需设一个阀门，打开放风管道上的阀、关闭热风管道上的另一个阀，才能使热风排入大气。现有放散装置不仅阀门数量多、阀门容易发生故障，而且操作费时费力。现介绍一种新型的热风放散阀，可以克服现有技术的局限性。

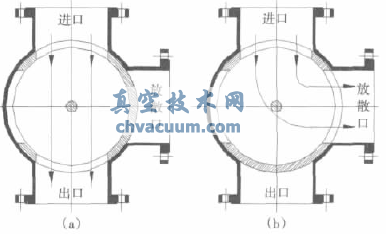

图1 工作原理

　　新型热风放散阀的结构和工作原理见图 1，主要为阀体与阀芯两部分。阀体通过法兰与管道相接，阀芯可绕轴正向、反向转动90°，阀体与阀芯之间通过间隙配合面进行密封。正常熔炼期间，进口与出口相通，热风进入冲天炉;需要放风时转动阀芯90°，则热风进口与放散口相通，热风排入大气。

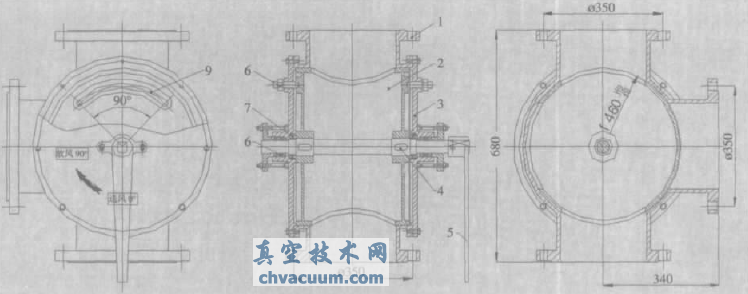

图2 DN250热风放散阀

1.阀体 2.阀芯 3.端盖 4.轴 5.操作手柄 6.密封填料 7.轴承 8.限位螺钉 9.限位导槽

　　图2为DN250热风放散阀的结构，为了便于与其它商品阀门或法兰相接，其接口法兰尺寸符合1.0MPa标准法兰(JB/T81—94)。阀芯直径尴460mm，与阀体组成间隙配合。通过操作手柄使阀芯正向或反向转动90°，可实现热风流向的切换。

　　新型热风放散阀可替代现有技术需要两个阀才 能完成的热风放散操作，结构简单、使用方便。
