低温阀门上密封结构的改进

　　分析了低温阀门上密封结构中存在的问题，提出了解决的方法。

1、概述

　　随着工业科技的不断发展，低温阀门已被越来越广泛的应用于石油、化工和燃气等行业。为了使阀杆填料函内的温度始终保持在允许操作的填料材料合理的温度范围内，低温阀门需要采用长颈阀盖结构。

2、分析

　　根据GB /T 24925 - 2010 规定，低温阀门采用长颈阀盖保护填料函不受低温介质的影响，以保证填料函底部的温度始终在允许的温度范围内。在低温阀门中，上密封结构可以有效减少工作介质压力作用于密封填料，延长密封填料的寿命。其另一个作用是阀杆密封有渗漏时，可以完全开启阀门，使上密封处密封，然后松开填料压盖，增加或更换填料，再压紧填料压盖，从而保证阀杆密封。

　　低温阀门工作时，经常会有低温液态介质滞留在阀杆与阀盖长颈之间的腔室中。在阀门完全打开的情况下，上密封装置形成完全密封，滞留在腔室中的液体无法排泄到阀门中腔。阀门升温时，滞留的液体介质将会汽化，在腔室内形成巨大的气压，对填料造成冲击和破坏，缩减填料使用寿命。如果取消阀门的上密封结构，会造成填料直接受压而导致的使用寿命缩短及无法在线更换填料的问题。

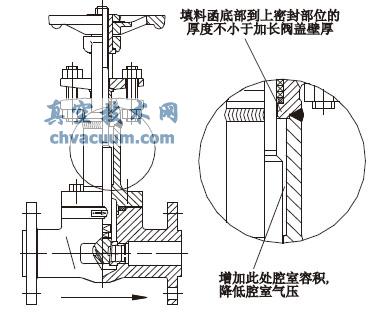

图1 低温闸阀

3、改进

　　将低温阀门的上密封移至填料下方，但要确保填料函底部到上密封部位的厚度不小于长颈阀盖的壁厚。同时适当增加腔室容积( 图1) 。改进后，消除了长颈阀盖腔室积液残留的现象，保证了阀门的安全性能和填料的正常使用寿命，实际使用效果良好。
