活塞式止回阀的结构特点

　　活塞式止回阀，如图所示，实质上是一种升降式止回阀。这种类型的止回阀带一个由活塞和汽缸组成的缓冲器，在操作的时候有缓冲作用。由于和升降式止回阀设计相似，介质通过活塞式止回阀的流量特性与通过升降式止回阀本质上是相同的。安装方法与升降式止回阀相同，介质必须从阀座下方流入。活塞式止回阀的阀座和阀瓣结构与升降式止回阀相同。活塞式止回阀一般与截止阀和角阀一起应用于介质方向变动频繁的管道系统。这种类型的阀门用于供水、蒸汽和空气系统。

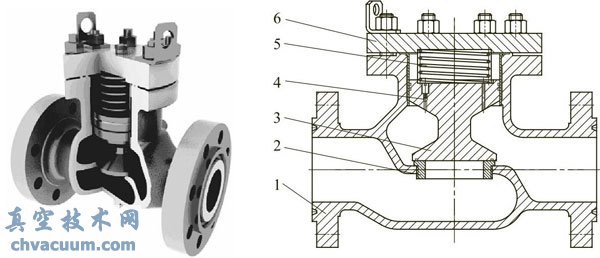

图 活塞式止回阀

1—阀体；2—阀座；3—阀瓣；4—止回阀；5—弹簧；6—阀盖

　　当介质系统经常出现压力骤增和波动时，活塞式止回阀能有效地保护系统。

　　活塞式止回阀推荐用在流量波动的管道中，如往复式的压缩机和泵的出口管道，不适合用在流体含沙或有杂质的管道上。

　　由于活塞式止回阀独特的缓冲设计，可以使该阀连续几年不间断地应用于水泵和往复式压缩机，以及其他导致常规止回阀过度磨损的领域。另外，活塞式止回阀的上装式设计，使所有内部部件易于在线检修和更换，尽量缩短停工期。

一、便捷可靠地防止回流

　　在无压差状态下，活塞式止回阀借助阀腔和弹簧作用返回关闭位置。阀门入口端的压力把阀瓣从关闭位置提升，允许介质通过。当介质发生变化时，活塞式止回阀的阀瓣在中腔中浮动。如果介质中断，阀瓣和阀座将会形成气密封，防止回流。

　　当压力突然发生变化或介质情况反常时，活塞式止回阀的机械装置和活塞中的相邻小孔能减轻活塞振荡，消除猛烈冲击或颤动。

　　活塞式止回阀装配有一块孔板来控制活塞的活动。用于液体的孔板要比用于气体的孔板大得多。为气体管道设计的活塞式止回阀，不能用于液体作业，除非更换活塞中的孔板。

　　由于小孔尺寸影响活塞位移程度，因此在订购活塞式止回阀时，用户应当向阀门制造商阐明工况条件，以满足某一特定范围的介质要求。

二、活塞式止回阀的特点

　　1、软密封；

　　2、硬密封；

　　3、可更换阀座；

　　4、多种阀体和内件材质；

　　5、由于活塞和阀座的设计，作用在活塞上的回压越大，密封性能越好；

　　6、活塞式止回阀通常适用于水平安装，当需要垂直安装时，应该咨询阀门制造商。
