通球旋启式止回阀的结构原理及性能特点

　　通球旋启式止回阀除具有一般旋启式止回阀的功能外，还装有阻尼液缸机构，具有低阻力、缓闭减震、阀瓣启闭速度可澗等功能，可以手动开启阀瓣并锁紧固定，以满足反输流程需要和实现管线通球扫线功能，如下图1所示。

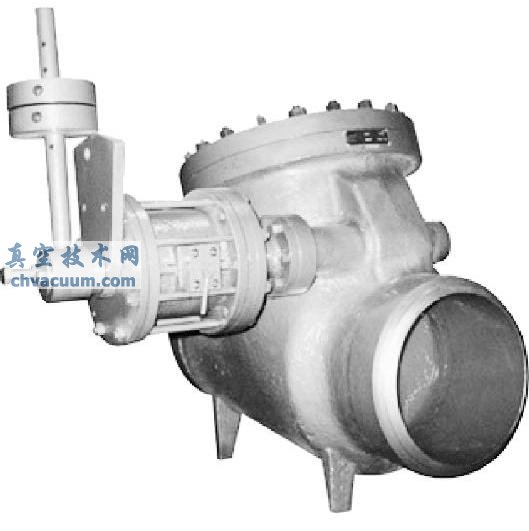

图1 通球旋启式止回阀

一、通球旋启式止回阀的结构及原理

　　1、阀门结构原理

　　通球旋启式止同阀的阀体为整体铸造结构，阀瓣与阀座采用软硬密封结构，还装有可以调节平衡力矩大小的平衡锤机构，以降低阀瓣开启时的阻力，此机构可方便地装拆。阻尼液缸的设置对阀瓣的启闭起缓冲减震的作用，阻尼力矩的大小通过液缸两侧的调速阀来调节，阻尼液缸靠中间支架和连接套与阀体的摇杆轴组成一体，在使用中町方便地进行拆装和维修。当该阀装在需要有反输流程的管道上时，必须在该阀前后上下游端设置旁通，以便该阀可顺利开启，满足反输流程。

　　2、阻尼液缸的结构及工作原理

　　产品采用厂叶片旋转式阻尼液缸结构，它具有阻尼调整灵敏、可调范围宽的特点，还可用外置调整锤手动启闭阀瓣。

二、通球旋启式止回阀的性能特点

　　1、该阀装有阻尼液缸机构，具有液缸阻尼、缓冲减震功能。

　　2、阀门的启闭速度可通过调节阻尼液缸上的调节阀控制。

　　3、可以手动开启阀瓣锁紧固定，以满足管线通球扫线和反输流程需要。

　　4、阀门设有硬软双密封结构，具有低压密封性能。
