摆动对夹止回阀的结构原理及性能特点

　　摆动式对夹止回阀也是一种旋启式止回阀，但并不是全通径结构，阀门打开时，阀瓣被顶至管道的顶部，所以阀瓣的直径要比管道的直径小，通过阀门的压降会比一般的旋启式止回阀更高。如下图所示。

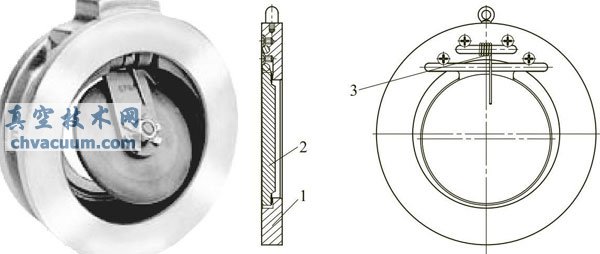

图 摆动式对夹止回阀

1—阀体；2—阀瓣；3—弹簧

　　摆动式对夹止回阀主要用于大口径的管道上，一般大于DN125。因为在小口径管道上，“浮动”的阀瓣引起压降会超过允许值，所以不太适合口径较小的规格。而大口径的止回阀使用此结构，不会产生超出允许值的压降，而且使用材料相对较少，成本更为节约。

　　其弊端就是，大口径摆动式对夹止回阀的阀瓣很重，所以关闭时会有很大的动能，这些能量转移到阀座上和流体中时，可能会对阀座造成破坏，并引起水锤现象。

　　摆动式对夹止回阀的应用场合比较广泛，由于其结构紧凑，成本相对低廉，所以使用得越来越多。
