截止止回阀的结构原理及性能特点

　　截止止回阀是一种即能切断流体又能起止回作用的阀门，阀杆和阀瓣的连接设计成可以脱开的结构。

　　图1所示的截止止回阀起止回作用时，实质上是一种升降式止回阀，其工作原理和升降式止回阀一样。关闭阀门时，阀杆向下移动可推动阀瓣，使阀门起截止阀的关闭作用。当开启阀门时，阀杆与阀瓣脱开，阀瓣可以沿阀杆上下移动，此时即等同于升降式止回阀，当流体倒流时，阀瓣可在自重和逆流压力作用下自行关闭，防止介质倒流。

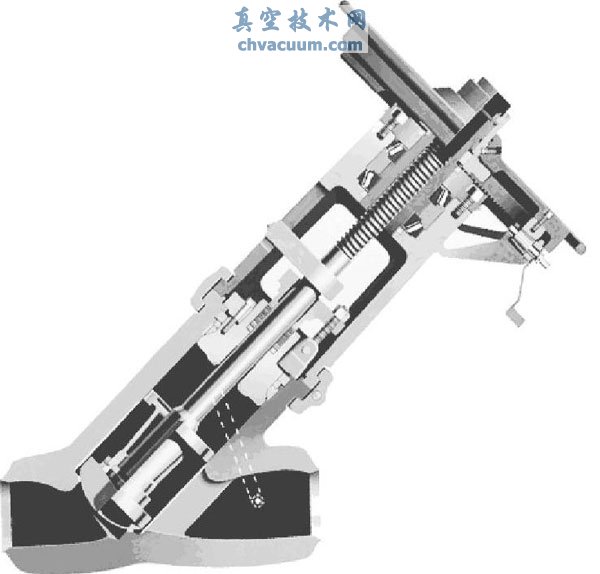

图1 升降式的截止止回阀

　　而图2所示的截止止回阀起止回作用时，实质上是一种旋启式止回阀，其工作原理和旋启式止回阀一样。关闭阀门时，阀杆向下移动可推动阀瓣，使阀门起截止阀的关闭作用。当开启阀门时，阀杆与阀瓣脱开，阀瓣可以沿摇杆轴摆动，此时即等同于旋启式止回阀，当流体倒流时，阀瓣可在自重和逆流压力作用下自行关闭，防止介质倒流。

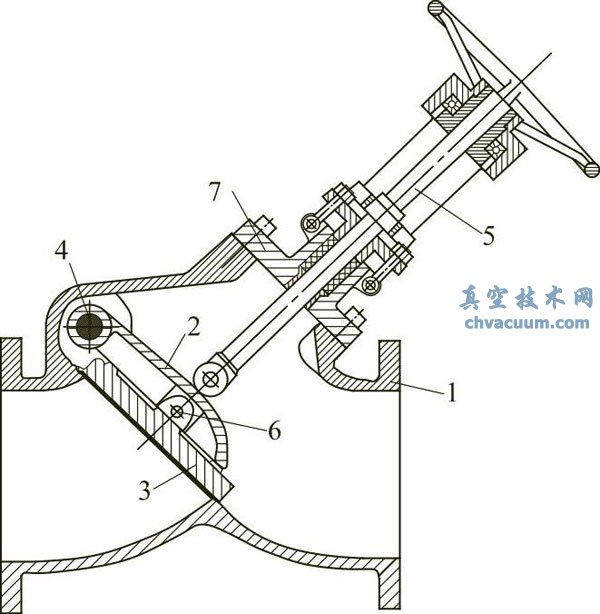

图2 旋启式的截止止回阀

1—阀体；2—摇杆；3—阀瓣；4—摇杆轴；5—阀杆； 6—销轴；7—阀盖

　　截止止回阀将截止阀与止回阀的功能合并在一个阀上，因此不需要在止回阀后加一个切断阀，特别适用于安装位置受限制的场合。

　　对于锅炉厂的安全运行来说，截止止回阀和其他附加在锅炉上的安全阀或其他安全设施一样是必不可少的。这种阀门在锅炉蒸汽管线中能够执行重要的功能：

　　1、能够作为一个自动止回阀，防止蒸汽从主蒸汽加热器倒流到锅炉里。

　　2、有助于切断锅炉，当停火后，阀瓣自动关闭，防止热水器压力进入锅炉。

　　3、在关闭后，有助于将锅炉蒸汽带进应用管路系统中。这种操作在手工进行时，要求特别小心谨慎，但是采用截止止回阀则可以自动进行，而不会产生压力波动或水位扰动。

　　4、通过防止蒸汽从热水器倒流的“安全第一”的阀门，或用于在检查或维修时关闭管路，维护人员应该偶尔开启阀门。

　　如果连接主蒸汽热水器的锅炉不0止一个，则在每个锅炉与热水器之间的管路上都应该安装一个截止止回阀。

　　这种阀门安装时，应该使得锅炉内的压力位于阀瓣下方。直立阀可以用在水平管路或流向向上的垂直管路上。角形阀可以用在向上水平或水平向下的流体管路上。

　　圆柱形阀瓣是唯一一个活动部件。这是一种能够在最小流速下产生最大提升力的基本结构。没有侧翼导轨，因此不会产生“旋转”合力从而加快磨损。

　　长节流套位于阀瓣上，当流体接近阀座密封位置时可以阻止减速流体，从而防止阀瓣颤动，减轻阀座密封面的拉丝现象。

　　可拆衬套在整个行程中引导阀瓣。这个部件完全独立于阀体，因此不会受到膨胀应力的影响而产生变形。

　　活塞环加强的减震器的性能，避免阀瓣迅速运动，如果脉冲现象特别强烈，则可能需要安装两个活塞环。

　　易于再研磨的攻螺纹轮毂位于阀瓣顶部，允许插入管嘴或带孔螺栓，促进阀瓣迅速拆卸下来进行研磨。

　　超大端口面积位于阀腔内，使得通过阀门的压降最小，确保阀瓣的无限制移动。
