底阀的结构原理及性能特点

　　底阀安装在泵进口端，保证泵进口端充满液体的一种止回阀。

　　底阀属于升降式止回阀，安装在离心泵吸入管的底端，故称之为“底阀”。如下图所示。泵启动前，阀瓣因自重而关闭，可将水注满底阀上部的吸入管。泵启动后，吸入管内的吸力将底阀阀瓣提升，使水流不断进入泵。停泵后吸力消失，底阀又自行关闭。

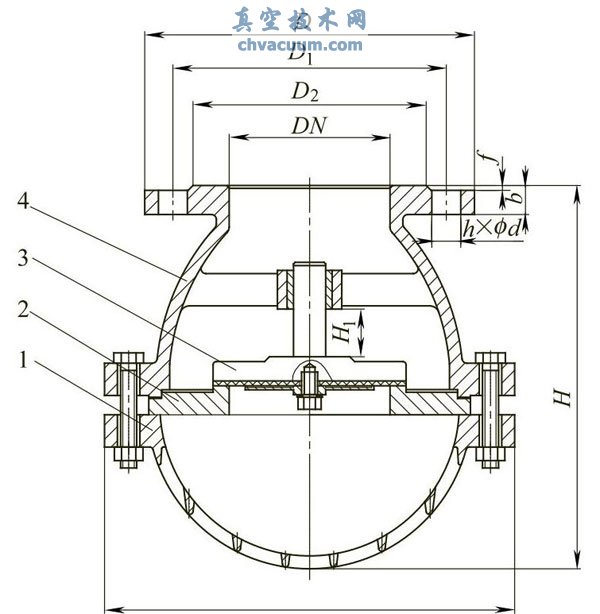

图 底阀

1—下阀体；2—阀座；3—阀瓣；4—上阀体

　　底阀是一种特殊类型的升降式止回阀，安装在泵管道的吸入端。大多数水泵要求在启动之前注水，以排放泵壳内和吸入端管道内的空气，此时需要有一台止回阀，以防止注入的液体流失。

　　泵壳和吸入管道可以采用手动倾倒液体以充满泵，或者采用向泵壳里施加真空的方法诱导液体进入管道和泵壳。在这两种情况下，底阀可以防止充入的液体直接流出或排空泵壳的空气。切记，底阀的吸力系统是一个缓阻，导致泵的吸入压力损失，管道的设计和选择阀门时这种缓阻必须加以考虑。
