隔膜阀按结构形式的分类
隔膜阀的种类很多，而且有多种分类方法，本文主要按结构形式对隔膜阀进行分类介绍。
1、堰式(屋脊式)隔膜阀
阀体流道中以屋脊形结构与隔膜构成密封副的隔膜阀称为堰式(屋脊式)隔膜阀。

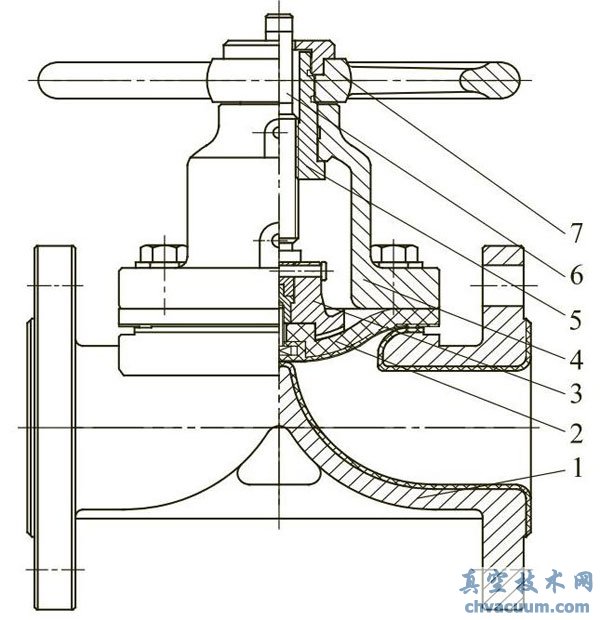

堰式隔膜阀(图1)的导流堰作为阀体的一部分，相当于阀座，隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程，从而减小了隔膜的应力和应变。关闭时，带有隔膜的阀瓣下移，使其与阀体的堰(脊背)密封，达到切断流体的要求。
图1 屋脊式隔膜阀
1—阀体；2—隔膜；3—阀瓣；4—阀盖； 5—阀杆螺母；6—阀杆；7—手轮
行程短，流阻系数较大(相对直通式)，对隔膜挠性要求较低，无淤积介质的死角，是隔膜阀中应用最广泛的一种，分无衬里及衬塑、衬胶、衬搪瓷等，具有一定的节流特性，耐蚀性和抗颗粒介质好，密封可靠。
堰式(屋脊式)隔膜阀在关闭与全启位置间的行程设计较短。这样隔膜的挠性应力较小，因而隔膜的寿命较长。因行程短故可允许使用PTFE这种材料制成的隔膜，对于较长的行程来说，PT-FE的挠性是不够的。不过在使用PTFE时，隔膜的背后必须衬以橡胶，以保证在紧密关闭时所必需的弹性。
标准的堰式隔膜阀也可使用在真空中。不过使用在高真空时，隔膜必须特殊增强。
由于隔膜面积大于流体通道的截面积，流体会对拱起的隔膜产生一个相对大的压力，这就使隔膜阀的关闭力矩很大，因而就限制了隔膜阀尺寸系列的发展。例如图1中所示，典型的堰式隔膜阀的尺寸最大为DN350(14in)。如图2中所示的较大尺寸的堰式隔膜阀装有双隔膜，最大尺寸为DN500(20in)。
图2 适用于大口径的双阀盖堰式隔膜阀
1，9—阀杆；2，8—阀盖；3，7—阀瓣；4，6—隔膜；5—阀体
常规类型的堰式隔膜阀同样可以用在自动排放的水平管路中。可以将阀杆从水平位置抬升15°～20°，使水平管路有一些落差，这样可以实现管路的自动排放。

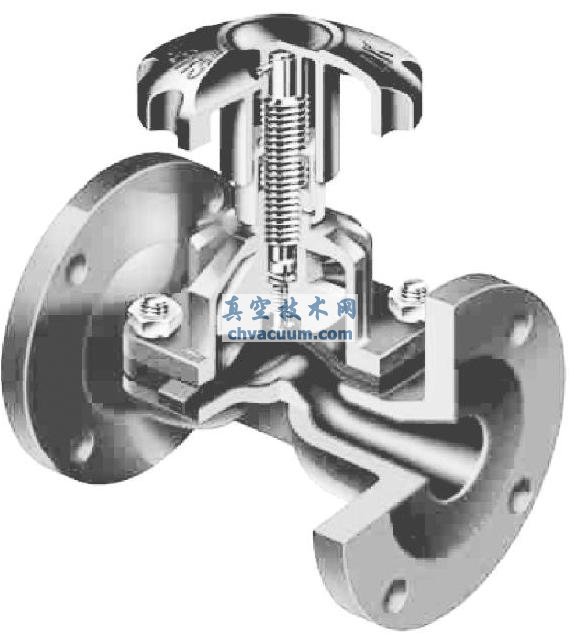

图3中所示的阀门为英国桑德斯的屋脊式隔膜阀，阀杆被护罩保护在内部，这种结构能够保护阀杆外螺纹免受灰尘及外部腐蚀的作用。当阀杆螺纹在黄色的开度指示器内移动时，手轮带动覆盖阀杆螺纹的护罩运动。反过来，黄色的开度指示器通过润滑油腔来润滑阀杆螺纹以延长其使用寿命。
如果隔膜破裂的话，需要在阀杆上装上O形密封圈紧贴着阀盖，这样能够防止流体溢出。
图3 带有润滑功能及升降指示器的屋脊式隔膜阀
2、直流式隔膜阀

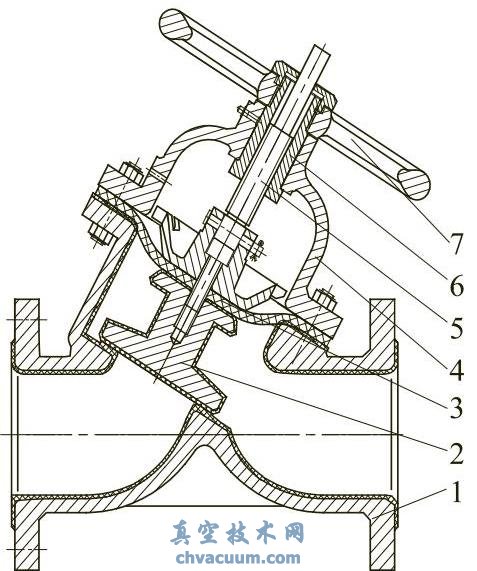

直流式隔膜阀(图4)具有截止阀和屋脊式隔膜阀的特点，阀座密封采用包覆非金属材料的金属阀瓣，具有较高的承载能力和密封性。另有隔膜作为中法兰密封和阀杆填料密封，又作为隔离阀体和阀盖的屏障，密封可靠，阀体流道呈线形，流通能力好，流阻系数小，阀体内腔可衬塑、衬胶。
图4 直流式隔膜阀
1—阀体；2—阀瓣；3—隔膜；4—阀盖； 5—阀杆；6—阀杆螺母；7—手轮
3、直通式隔膜阀

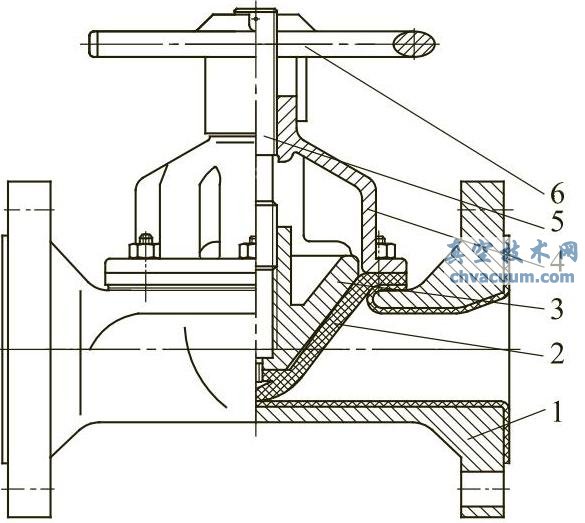

直通式隔膜阀(图5)其流体的通道近似直线，流阻小，行程较长(相对于堰式)。对隔膜挠性要求较高，切断性能和流通性能均佳，耐腐蚀，能包容颗粒状介质，内腔分无衬里及有衬塑、衬胶、衬搪瓷等。
图5 直通式隔膜阀
1—阀体；2—隔膜；3—阀瓣； 4—阀盖；5—阀杆；6—手轮
当直通式阀门开启时，它的隔膜升高，使任意方向都畅流；当阀门关闭时，隔膜密封紧密，可以保证管线中有沙砾或纤维时也能绝对闭合。
与堰式隔膜阀相比，直通式隔膜阀需要隔膜具有更多的弹性。因此，这种结构使隔膜选择弹性材料的范围受到了限制。
由于直通式隔膜阀隔膜是高弹性材料且面积比较大，因此高真空工况下隔膜容易膨胀并且进入流道。隔膜的膨胀程度与制造有关，膨胀会引起阀门流道面积减小或隔膜塌陷。为避免后者情况出现，阀盖必须向上移动来平衡隔膜上的压力。当在高真空中使用该种阀门时，需向生产制造商咨询。
直通式隔膜阀同样有全通径与缩径流道之分。对于缩径流道的阀门，需要安装小一个规格的阀盖组件。例如，公称尺寸为DN50(NPS2)的缩径流道阀门应该安装公称尺寸为DN40(NPS1½)的阀盖。其阀盖结构与堰式隔膜阀相似。典型的直通式隔膜阀的尺寸系列已经达到公称尺寸DN350(NPS14)。

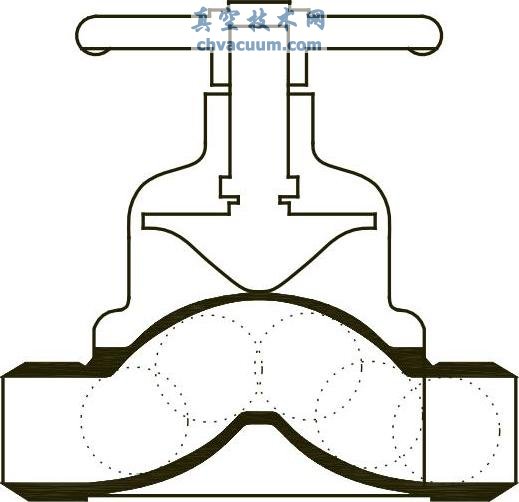

全流道式阀门多用于饮料工业。它可以使用蒸汽或烧碱用球刷清洗(图6)，而无须打开或从管线上拆除阀门。
图6 全流道式隔膜阀(球刷清洁器通过情形)
4、截止式隔膜阀

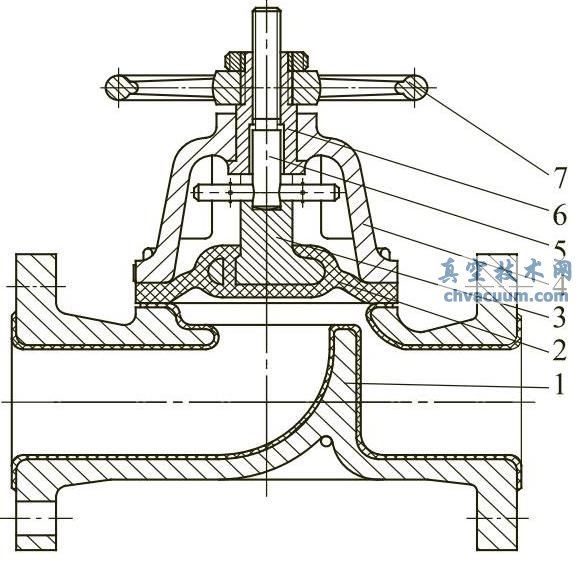

截止式隔膜阀(图7)的阀体通道及密封面结构形式与截止阀相似，阀瓣采用金属包覆非金属材料的隔膜作为隔离阀体和阀盖的屏障。旋转手轮使阀杆升降，通过阀瓣将隔膜压在阀体密封面上达到密闭贴合，而使阀门启闭。
图7 截止式隔膜阀
1—阀体；2—隔膜；3—阀瓣；4—阀盖； 5—阀杆；6—阀杆螺母；7—手轮
截止式隔膜阀的密封性好，但流动阻力较屋脊式隔膜阀大，具有较高的承载能力和密封性及节流特性，可用于低真空(小于或等于101325Pa)。
5、角式隔膜阀

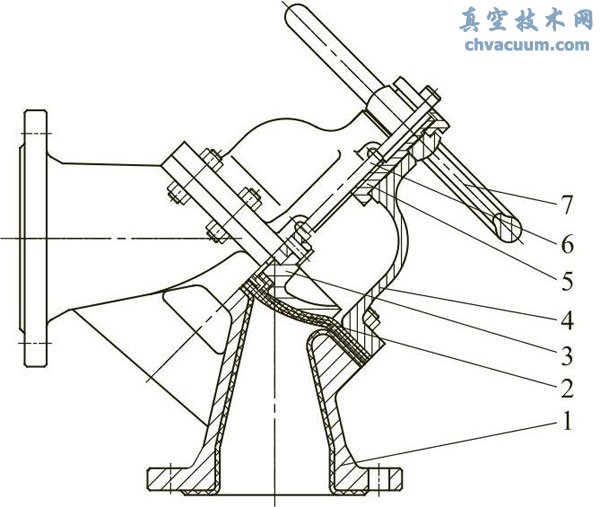

角式隔膜阀(图8)的入口和出口成90°角，阀瓣下有隔膜作为隔离阀体和阀盖的屏障，切断性能和流通能力均佳，密封可靠，流通能力好，流阻小，无淤积介质的死角。
图8 角式隔膜阀
1—阀体；2—隔膜；3—阀瓣；4—阀盖； 5—阀杆螺母；6—阀杆；7—手轮
