六通换向阀的主要参数设计计算
用六通换向阀替代传统的多阀控制系统,完成在主、备用动力设备间的输送润滑油转换,以满足个动力系统不间断运行的要求,有效的提高了系统的安全性。经现场使用,其各方面性能良好,得到用户的认可,已在石油、化工、矿山和冶金等行业中广泛应用。
阀体壁厚
阀体壁厚SB 按第四强度理论计算,其公式为
式中 SB ———理论计算壁厚,mm
P———计算压力( P = PN) ,MPa
DN ———阀体中腔最大内径,mm
〔σL 〕———材料的许用拉应力,MPa
C———考虑制造偏差、工艺偏差和介质腐蚀等因素而附加的裕量,mm
S ———实际壁厚,mm选取实际壁厚S ≥SB
密封比压的验算
(1)密封面上的总作用力
式中 QMZ ———密封面上的总作用力,N
QMJ ———密封面上介质静压力,N
QMF ———介质密封力,N

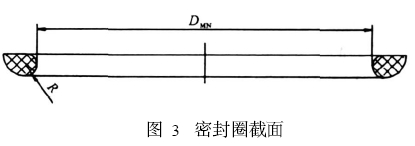

DMN ———密封面内径,mm (见图3)
bM ———阀座密封面宽度( bM = R /2) ,mm
qMF ———密封比压,MPa
C1 ———与密封面材料有关的系数(C1 = 014)
K———在给定密封面材料条件下,考虑介质压力对比压值的影响( K = 0.6)
当密封面用不同材料制造时, qMF值应按低硬度的材料选取。所以qMF按密封圈材料选取。
(2)密封面上的比压
必须满足qMF < q <〔q〕, 〔q〕为密封面材料的许用比压。
阀杆的强度验算

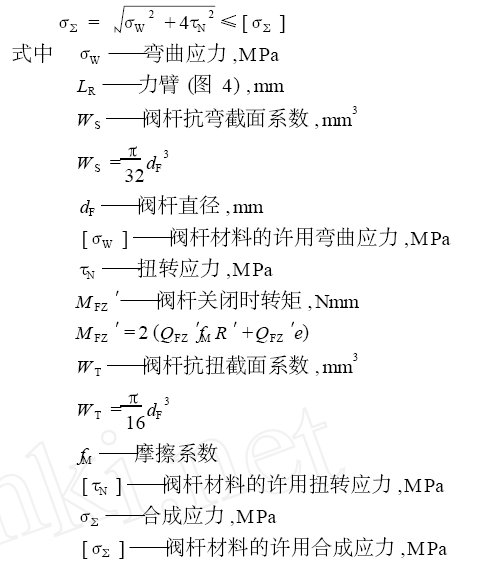

通过对六通换向阀阀杆的受力情况进行分析(图4) ,通道关闭时,阀杆B到C之间为悬臂, I - I处受力情况最危险,应校验其I - I断面的弯曲应力、扭转应力以及合应力。
