API 6D规范阀门试验规定的分析

2013-11-01 刘晓春合肥通用机械研究院

　　介绍了API6D(第23版)管线阀门的基本要求、必须的试验项目和附加试验项目，分析了阀门试验的相关规定，指出了API6D(第23版)阀门试验方面的改进。

1、概述

　　API6D《管线阀门》是关于管线阀门设计、试验与使用的重要规范，真空技术网(http://www.chvacuum.com/)认为如何正确的解读和理解API6D规范对于管线阀门的设计、试验和使用尤其重要，本文根据API6D-2008规范(第23版)，详细分析了管线阀门试验的有关规定，从而有助于API6D规范的理解和应用，确保管线阀门的质量。

　　API6D是美国石油学会关于管线阀门的规范，主要规定了球阀、止回阀、闸阀和旋塞阀在设计、制造、试验和文件等方面的要求。API6D规范一般每5年进行一次修订换版，目前是第23版。为了占领国际阀门领域的技术制高点，美国将许多标准与规范转化为ISO国际标准，API6D规范也不例外，国际标准ISO14313:1999《石油和天然气工业管道输送系统管道阀门》就是以API6D为基础制定的。

　　目前国际标准的版本为ISO14313:2007。API6D(第23版)与ISO14313:2007内容一致，在标准中引用了大量的国际标准(ISO)以及部分欧盟标准(EN)，标准的计量单位也从原来的英制改为公制。公称尺寸采用DN和NPS表示，公称压力采用PN和Class表示。API6D规范成为国际标准后，在国际上得到更加广泛的应用，我国参照API6D-2002(第22版)/ISO14313-1999标准制订了相应的国家标准GB/T19672-2005《管线阀门技术条件》。目前该标准正在修订中。

2、分析

　　API6D规范有关阀门试验的规定与API598《阀门的检验与试验》及ISO5208《工业阀门———阀门的压力试验》等阀门试验标准有很大的差别。API6D-2008规范(第23版)的试验包括了两部分的内容，一部分是必须的试验，另一部分是特殊的补充试验，只有当购方在合同中明确规定时才进行有关的补充试验。

　　2.1、试验的基本要求

　　2.1.1、试验顺序为阀杆倒密封试验→液压壳体试验→液压密封试验。

　　由于阀杆的倒密封试验需要松开填料压盖，因此，按照该试验程序可以有效的检查填料压盖重新上紧后是否完好。

　　2.1.2、API6D的试验介质是淡水，经协商后可以采用粘度不超过水的轻油。与API598标准差别很大，API598标准根据阀门种类、口径及压力级的不同，分别规定采用高压液体密封试验或低压气体密封试验，而API6D规范的常规压力试验则不包括低压气密封试验，只有在用户有特殊要求时才进行低压或高压气体密封试验。

　　2.1.3、对于奥氏体不锈钢阀门，API598规定的试验水的氯含量为不超过0.01%，而API6D的试验水氯含量为不超过0.003%，更加严格。

　　2.2、必须的压力试验

　　API6D-2008规范(第23版)规定了必须的压力试验(表1)。试验结束后应根据书面程序将安装诸如放空阀、排泄阀和泄压阀等部件。如果阀门设有排泄阀和放空阀的管线，则这些管线与阀门一起进行液压壳体试验。如果没有同时进行试验，则这些管线可以单独进行试验，最终装配连接后按照阀门液压壳体试验的要求进行液压试验，或者根据双方的协议，进行压力为0.55MPa±0.10MPa的气压试验。

　　注脂剂注入管线的施压根据双方协议的规定。

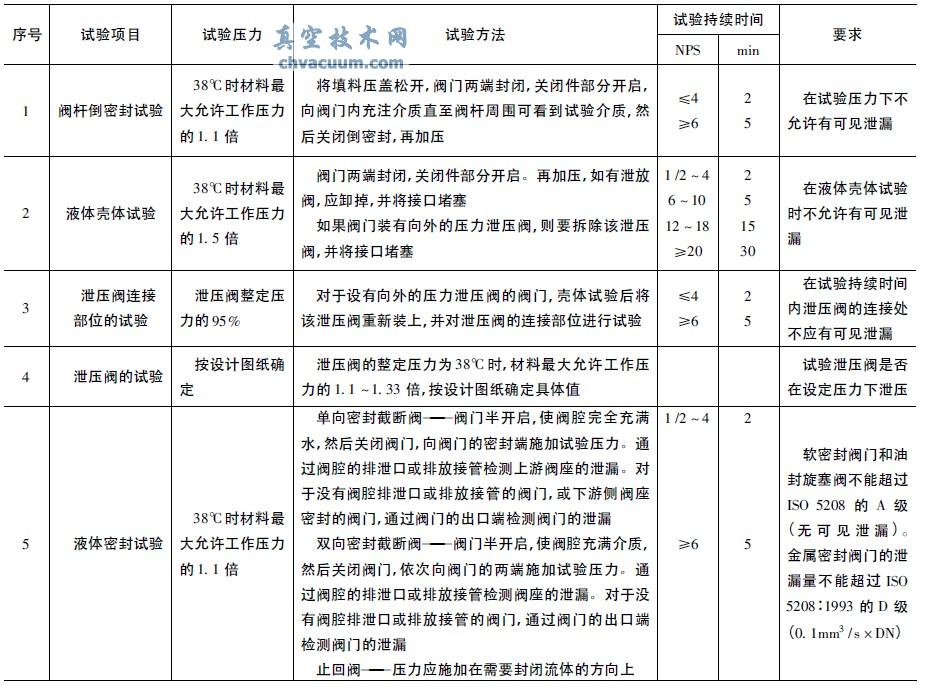

表1 API6D-2008规范(第23版)所规定的必须的压力试验

API6D-2008规范(第23版)所规定的必须的压力试验

　　2.3、规定的附加试验

　　API6D-2008规范(第23版)规定的附加试验(表2)只有在购方规定时，才需要实施，如果附加试验中没有规定试验频次，则由购方规定。

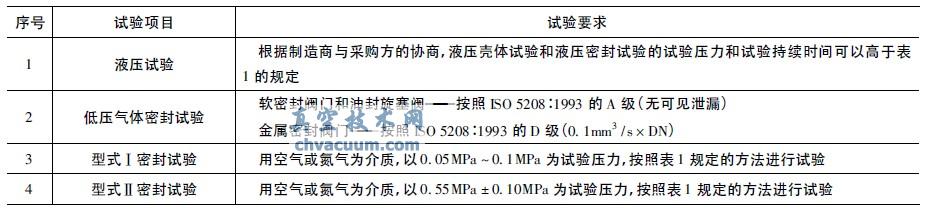

表2 API6D-2008规范(第23版)所规定的附加试验

API6D-2008规范(第23版)所规定的附加试验

　　2.4、有关阀门试验规定的改进

　　API6D-2002规范(第22版)将液体密封试验根据阀门的结构不同分为6大类试验方法，有几大类还根据阀门结构的不同再进行细分，实际上有8种不同的液体密封试验方法。因此试验方法显得复杂，并且容易引起误解。API6D-2008规范(第23版)将必须的液体密封试验简化为三类，即单向阀门、双向阀门和止回阀。对于有双阻断和排泄功能的阀门(DBB)以及有双隔离和排泄功能的阀门(DIB)，其密封试验都归到附加试验里，并且规定，当用户规定有该功能要求时才需要进行该项试验。也就是说，如果用户没有在订货合同中规定阀门要具有DBB或DIB功能，那么，即使阀门采用了DBB或DIB功能的结构设计，阀门也不需要进行该附加试验。
