空排止回阀结构改进

2013-11-01 彭建人海军驻沈阳地区舰船配套军代表室

　　分析了给水泵空排止回阀在运行过程中阀瓣与阀杆出现卡阻和空排振动的原因，介绍了空排止回阀改进后的效果。

1、概述

　　某船用给水泵空排止回阀安装在给水泵出口管路上，用于防止给水泵在低负荷运行时可能出现的因气蚀引起的损害以及各种噪声和振动等现象。由于阀门受结构限制，空排量较小，引发机组振动，噪声较大。且在运行过程中多次出现阀瓣与阀杆卡阻现象，增加了给水泵的停车检修次数。为了满足给水泵新的使用要求，增大空排量，避免振动和噪声，真空技术网(http://www.chvacuum.com/)对空排止回阀结构进行了改进。

2、技术性能

　　总流量Q=110t/h；空排量Qk=50t/h；设计工作压力P=3.0MPa；空排压力Pk=3.4MPa；空排出口压力Pk1=0.3MPa；介质为饱和凝结水；主阀全开启时流通面积S=42.5cm2；阀杆升程h=30mm。

3、工作原理

　　空排止回阀的主要功能是能根据水泵的输出流量，调整水泵的空排量。当输出流量大于规定的空排量时，阀瓣开启，完成正常输水。当输出流量小于规定的空排量时，阀瓣靠阀瓣上的弹簧力和自重关闭，阻止介质逆流，同时空排水输送到给水泵，保证水泵能正常工作。

　　3.1、原结构

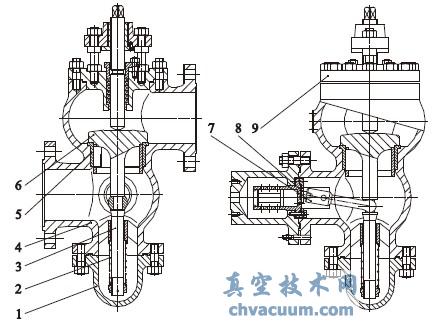

　　原空排止回阀(图1)由下密封盖、弹簧、阀杆、阀体、阀座、阀瓣、拨杆、导套和上密封盖等零件组成。阀门随着主管路流量的变化，止回主阀瓣将自动移动到某一个位置上，并通过与止回主阀瓣相连的拨杆，将动作传递到旁路组件，对旁路减压装置进行自动调节，实现旁路的流量控制，并将压力减至旁路出口所需值。当止回主阀瓣处于完全关闭状态时，则泵流量全部通过旁路回流。当止回主阀瓣处于全开状态时，则旁路完全关闭，泵流量全部流向工艺系统。

　　3.2、改进结构

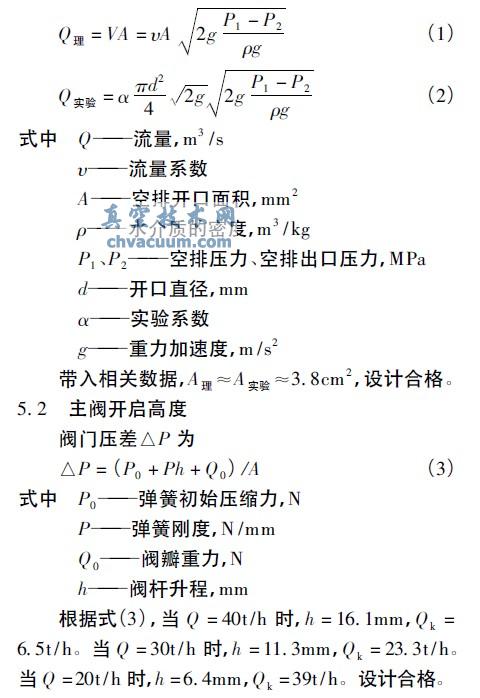

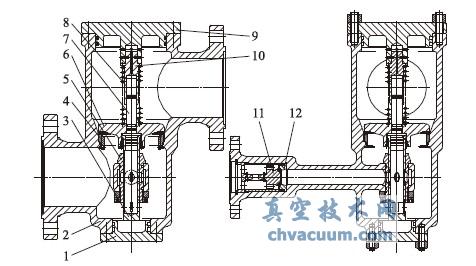

　　改进后的新型空排止回阀(图2)由下密封盖、阀体、节流套、旁通套、阀座、阀瓣、阀杆、弹簧、上导套、上密封盖、节流阀瓣和小阀座等零件组成。阀门随着出口流量的增加，阀瓣的开启高度增大，伴随阀瓣运动的节流套上的空排开口面积减少，空排量减小。当阀门的出口流量大于或等于最大空排量时，空排开口进入旁通套内，空排量为0，切断旁通(空排)管路。当阀门出口流量减少时，则相反。

原空排止回阀
