安全阀规格的确定

　　依据安全阀的工艺参数，通过安全阀的定径计算，计算出安全阀所需的流道面积，并根据安全阀的制造厂的产品样本或相关标准的规定，列出了我国安全阀流道直径d的标准系列，见表1，表2列出了API Std 526标准规定的安全阀流道面积标准系列，选取其流道面积(或流道直径)稍大且又接近计算值的某一流道面积。

表1 我国安全阀公称通径DN和流道直径d0的标准系列 单位：mm

表2 API 526安全阀流道面积A和流道直径d0的标准系列

　　然后根据安全阀的使用工况选取材质，并结合安全阀的整定压力、设计温度、选用的材质和流道面积来确定安全阀的进出口规格和法兰压力等级。表3是API Std 526中L流道规格表，表4是API标准中弹簧载荷式安全阀的规格清单。

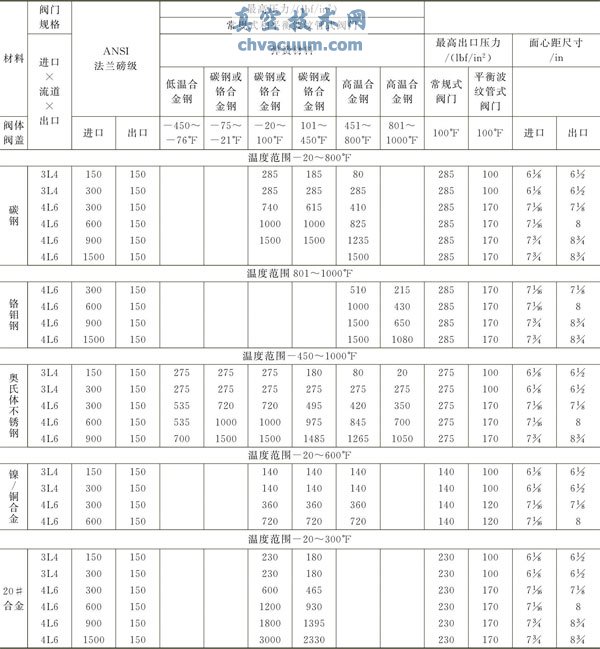

表3 弹簧载荷式泄压阀L流道(有效流道面积=2.853in2)

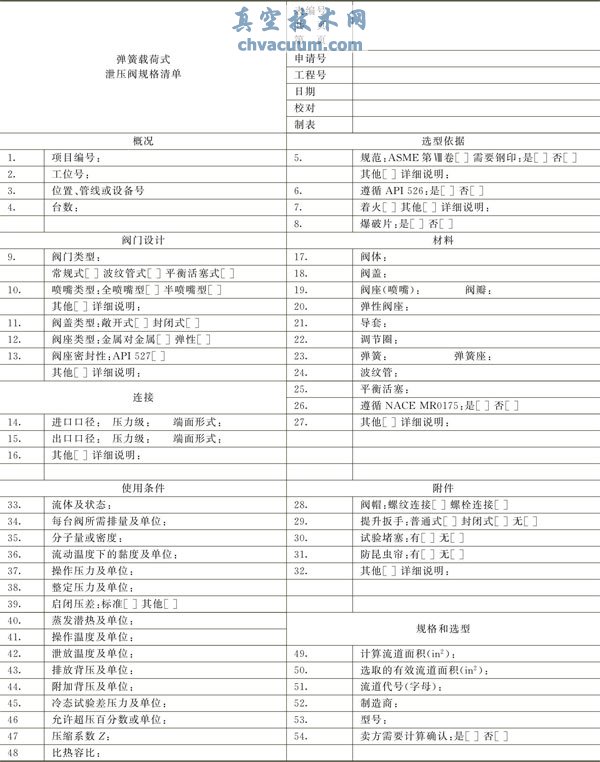

表4 弹簧载荷式安全阀的规格清单

　　各个制造厂安全阀的实际流道直径或流道面积可能与标准系列相同，也可能稍大于标准系列，如表2中所列出了某公司JOS和HT系列安全阀的流道尺寸。
