微启式安全阀的结构与特点

2020-04-26 真空技术网整理 阀门手册

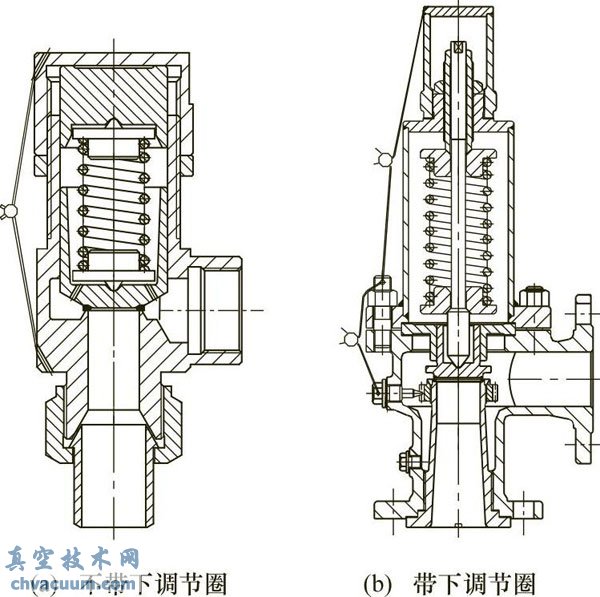

　　图1是微启式安全阀的不带下调节圈和带下调节圈两种结构，开启高度为流道直径的1/40～1/20，开启高度是随着系统内的压力升高而逐渐变化的，没有辅助阀瓣增加开启高度的专门机构。

微启式安全阀

图1 微启式安全阀

　　对于不带下调节圈的，不能对排放压力和启闭压差进行调节，而对于带下调节圈的，可对排放压力和启闭压差进行调节。微启式安全阀主要用于液体场合，有时也用于需要排放量比较小的气体场合。

　　1、进出口通径通常相同。

　　2、没有反冲机构，开启高度低，排放量小。

　　3、阀瓣结构比较简单。

　　4、对开启高度不强求设立限位。
