带动力辅助装置的安全阀的结构与特点

　　带电磁气动辅助装置的安全阀主要由安全阀本体、气动执行机构、气路控制器三部分组成，如图1和图2所示。气动执行机构由电磁阀、减压器、储气罐、汽缸等组成，汽缸是提供辅助力的执行机构；气路控制器由压力传感器、PLC可编程控制器、继电器、UPS电源等组成。

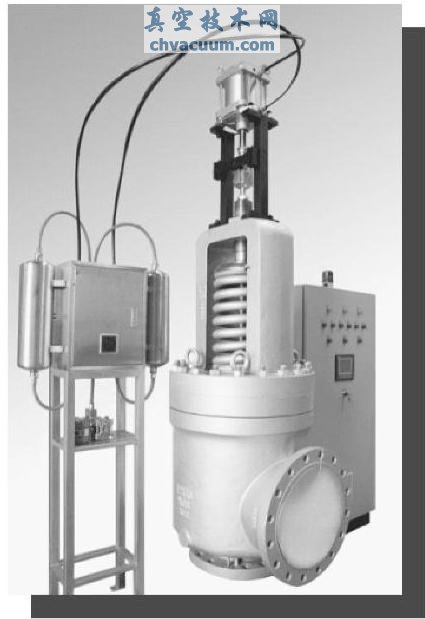

图1 带电磁气动辅助装置的蒸汽安全阀

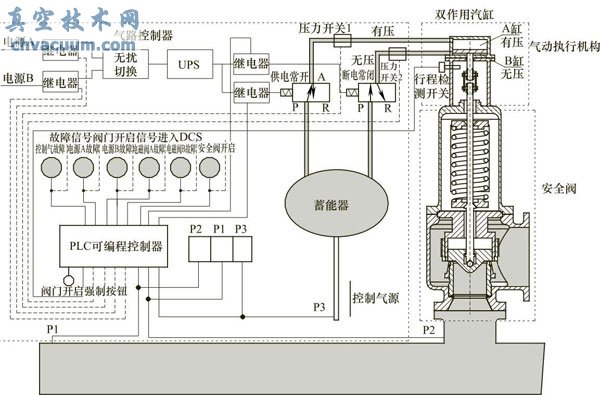

图2 带电磁气动辅助装置的蒸汽安全阀原理

　　带动力辅助装置的受控式安全阀在其入口压力低于整定压力时始终有一个增强密封性的附加力，帮助安全阀密封，在入口压力达到整定压力时，可以借助动力装置辅助安全阀准确开启，并在回座过程中利用辅助装置提供关闭力帮助安全阀迅速回座。

　　这样就可以使关键场合的安全阀实现整定压力偏差小、超过压力低、回座压力高、密封性能良好的高性能参数。

　　带电磁气动辅助装置的特点：

　　1、开启前阀座密封而无泄漏，节省能源消耗；

　　2、允许工作压力高，提高效率；

　　3、准确开启允许超压低，安全可靠；

　　4、启闭压差小缩短回座时间，减少排放，避免污染，减少安全阀排放时产生噪声的持续时间；

　　5、更高的适用率，节省成本；

　　6、适用于要承受功率波动而使安全阀频繁启跳的系统、安全阀出口端存在无法确定或变化的高附加背压的系统；

　　7、具有远程操作强制排放及回座的功能；

　　8、工作寿命长。
