球阀的阀体与密封座的压力温度额定值

　　阀门在使用中有一个阀体材料的压力—温度额定值，这一数值是由标准ANSI B16.34给出。例如，一个Class lfj0的碳钢A105球阀，在常温-29～28℃时的最高工作压力为19.6 bar，但在299℃温度时，最高工作压力为13.8bar。表1是Class 150，Class 300，Class 600浮动球球阀阀体压力—温度额定值的数据。

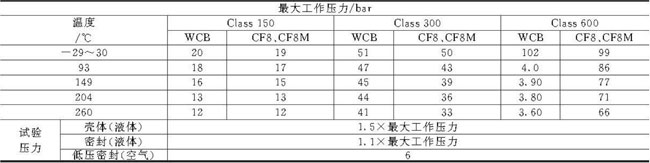

表1 Class 150，Class 300，Class 600浮动球球阀阀体压力-温度额定值

　　另外，不同密封材料制作的密封座在使用中也有一个额定值，这个值与压力、温度、口径以及结构形式有关。因此，这一数值由制造厂提供，对于一个给定的密封材料和密封结构，一般都以图表形式来表示产品的压力和温度的使用范围。

　　图1所示是上海耐莱斯·詹姆斯伯雷阀门有限公司提供的9000系列球阀密封座的压力—温度额定值。T表示传统PTFE，M表示增强PTFE，B表示PFA塑料，U表示聚乙烯，L表示PEEK，R表示旦林，Y表示Polymide，一组虚线表示Class 150，Class 300阀体的压力—温度额定值。曲线表示水蒸气的饱和蒸汽压(saturated steam)。

图1 球阀密封座的压力—温度额定值(由上海耐莱斯，詹姆斯伯雷阀门有限公司提供)
