蝶阀的定义、特点及分类

　　蝶阀是用盘形关闭件（可以是圆形或矩形等）转动90°或90°左右来启闭阀门的一种旋转阀。蝶阀是一种古老的阀门，早期由于密封性能不良，只能作调节用，例如烟道阀便是一种调节蝶阀。随着合成橡胶等弹性密封材料的出现，以及密封机构的深入研究，出现了密封式的蝶阀。弹性金属阀座及新的结构形式的出现，使蝶阀在高温、低温环境中也逐渐被采用。目前蝶阀的发展趋势是既可作调节用，又可作密封用。

　　蝶阀具有结构简单，不易产生热变形、重量轻、占据空间位置小、阻力相对小、启闭迅速，启闭功率小、密封性好、寿命较长等优点，故得到广泛应用，尤其在低压大口径阀门中的应用日益扩大。总之密封蝶阀在水系统、气系统得到广泛应用。如市政工程的给、排水系统，火力发电厂、核电站各种供水系统、热力管网及污水处理系统，水电站大型水轮机的进水阀，电力、化工、石油、冶金、船舶、造纸、城市燃气、上下水道、食品工业以至原子能和国防工程中，都相继采用蝶阀，而且有向高中压发展的趋势。

　　蝶阀能输送和控制的介质有水、凝结水、污水、海水等各种液体及空气、煤气等气体及蒸汽、干燥粉末、泥浆、果浆及带悬浮物的混合物。目前已有Class600～1500的蝶阀。在20世纪70～80年代，我国也曾制造过PN40的蝶阀，目前我国已能制造PN100乃至更高压力的蝶阀。世界上最大的蝶阀尺寸为32ft(9.75m)。

　　阀门的密封机理是靠作用在密封面上有一定的密封比压而达到的，蝶阀也不例外。蝶阀的密封总的来看有三种形式：①靠过盈量产生比压压紧。②靠直接压力或力矩将密封副压紧，如双偏心、三偏心蝶阀，密封环内充气充液。③靠泊松效应利用介质压在密封圈上。由图1可知，上下游压差越大则越易密封。有时还利用“肘节效应”的弹性体，该弹性体中间断面薄于外径或内径，当压力作用时，结构允许阀座外径挠曲而使接触表面密封。

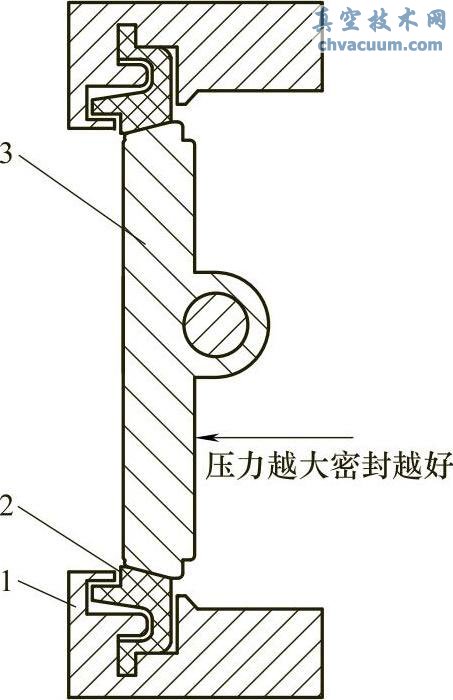

图1 蝶阀密封原理

1—阀体；2—密封圈；3—蝶板

　　蝶阀可以按多种方法进行分类，例如蝶阀按用途和作用分，可分为截断型和调节型；按结构形式分为中线型、单偏心、双偏心和三偏心蝶阀；按密封材料分，可以分为橡胶密封蝶阀、四氟密封蝶阀和金属密封蝶阀。
