同轴式大口径蝶阀加高装置

　　介绍了一种安全可靠、操作方便的同轴式大口径蝶阀加高装置，采用有效措施减少加长杆的扭转变形，保证蝶板启闭位置和驱动装置指示位置的一致性。该产品已获国家专利( 专利号:ZL201120301003.0) 。

1、概述

　　在自来水厂及其他输水系统，经常出现阀门井内驱动装置被水淹没和电动蝶阀电机烧坏的现象，为了解决这些问题，真空技术网(http://www.chvacuum.com/)设计出一种加高装置，可以将驱动装置移出阀门井外( 图1) ，安装调试维修方便。

2、工作原理

　　加高装置有卧式和立式两种安装方式。卧式安装是加高杆部分连接在驱动装置上或减速后的操作手轮轴上。通过驱动装置减速，降低输出扭矩，再与加长杆连接。即以阀门- 驱动装置- 加长杆的顺序连接，加高杆承载扭矩和变形量小。立式安装是加高杆部分连接在阀门的阀轴输入端，即阀门- 加高杆- 驱动装置顺序连接。当加长杆用于10m 以上且为大口径蝶阀上时，启闭力矩和扭转变形很大，从而造成蝶板关闭位置与驱动装置指示位置误差较大，严重时蝶板无法完全关闭。为此设计了一种同轴式大口径蝶阀加高装置，解决了问题( 同轴式是指驱动装置轴线与加高装置轴线同轴，加高装置轴线与阀门轴线同轴) 。

　　同轴式大口径蝶阀加高装置( 图2) 由加长支架、加长阀轴、调整盘、底板、轴承架、轴承、防松销等几部分组成。转动驱动装置上的手轮，通过驱动装置减速输出，带动加高杆上的加长阀轴旋转，从而带动阀门的上阀轴转动，实现阀门的启闭。

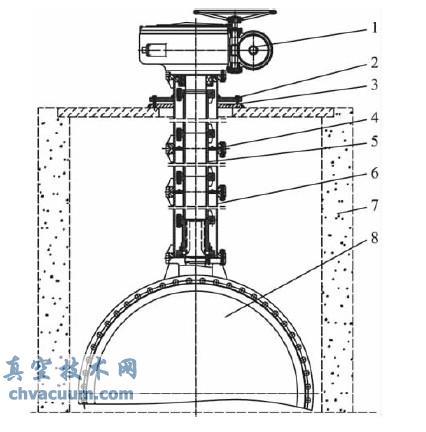

1.驱动装置 2.调整盘 3.底板 4.校正盘 5.加长阀轴 6.加长支架 7.阀门井 8.阀门部分

图1 加长支架安装

3、结构特点

　　①加长支架及加长阀轴在高度方向上分成多段，各段之间用螺栓连接，便于安装和运输。

　　②由于发货前阀门需拆卸解体，到现场进行二次安装，加长支架及加长阀轴各段连接处配打防松销，便于保证达到原来的装配位置。

　　③加长支架各段之间设计有校正盘，便于校正各段加长阀轴之间的同心度。

　　④下部装有推力轴承，减少加长阀轴及相关零件自身重力产生的摩擦阻力矩，阀门开启轻便灵活。

　　⑤上端装有调心球轴承，调整上下阀轴安装的同心度，便于安装驱动装置。

　　⑥加长支架上设有排水孔，防止阀门的上阀轴处漏水进入加长支架内，如果内部存水达到一定高度时，便从排水孔排出，避免浸入驱动装置。

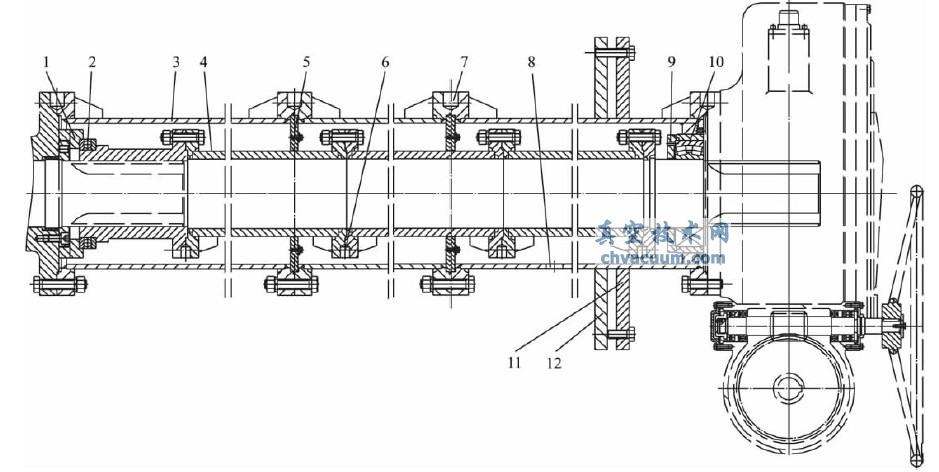

1.推力轴承架 2.推力轴承 3.加长支架 4.加长阀轴 5.校正盘 6.内防松销 7.外防松销 8.排水孔 9.调心轴承架 10.调节轴承 11.底板 12.调整盘

图2 同轴式大口径蝶阀加高装置

　　⑦加长支架上设有底板和调整盘，把调整盘焊在外管上，底板焊在井盖上，通过调整螺栓将外管调整到合适位置，避免外管的重量直接作用在阀体上。

4、结语

　　DN2 000-PN10 立式加高蝶阀( 阀门以外加高杆长度10. 4m) 经现场使用运行良好，已获得实用新型专利证书。

参考文献

　　〔1〕徐灏.机械设计手册〔M〕.北京:机械工业出版社，1991.

　　〔2〕杨源泉.阀门设计手册〔M〕.北京:机械工业出版社，1992.
