截止阀阀体的基本形式

　　截止阀阀体的基本形式有T形阀体，角式阀体和Y形阀体。

一、T形阀体

　　T形阀体是最常用的，但是这种形式阀体的曲折流道产生的流阻是上述各形式中最高的。T形阀体具有低流动特性和较高的压降。它们可以用于快速节流，如在绕过控制阀的旁路上。T形阀体也可以用于仅要求节流不考虑压力降的场合。

　　T形阀体的外形有三种结构，一种是欧洲的S形结构（图1），一种是美洲的腰鼓形结构，即球心形（globe）结构（图2），还有一种是电站上常用的Z形结构（图3）。

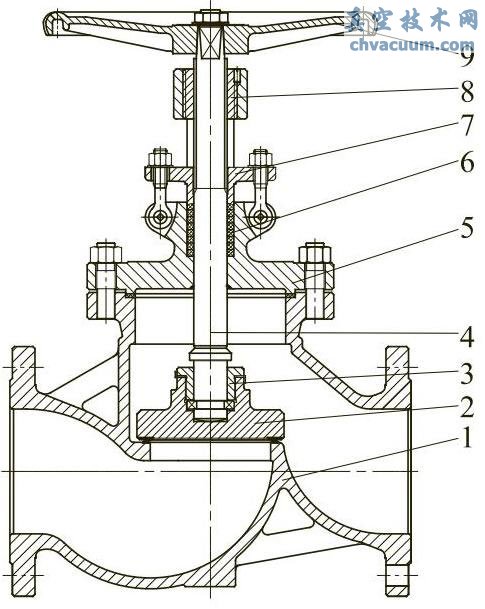

图1 S形结构的T形阀体截止阀

1—阀体；2—阀瓣；3—阀瓣盖；4—阀杆； 5—阀盖；6—填料；7—填料压盖； 8—阀杆螺母；9—手轮

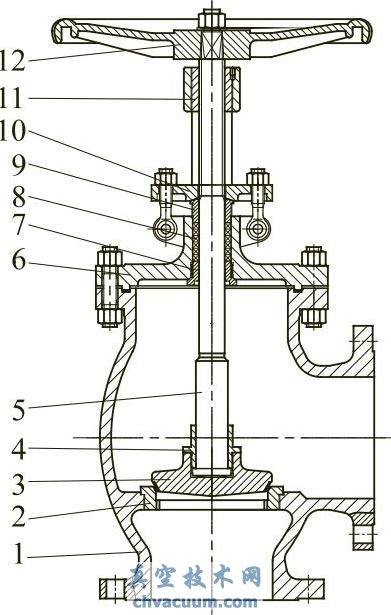

图2 球心形（globe）结构T形阀体截止阀

1—阀体；2—阀瓣；3—阀瓣盖；4—阀杆；5—垫片； 6—阀盖；7—上密封座；8—填料；9—填料压套； 10—填料压板；11—阀杆螺母；12—手轮

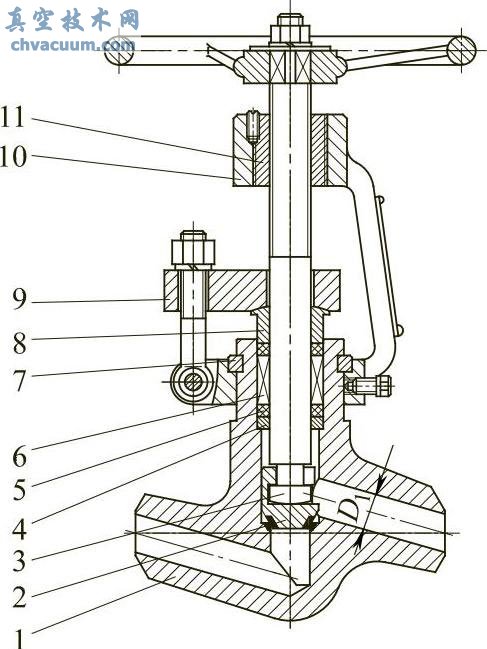

图3 Z形结构的T形阀体截止阀

1—阀体；2—阀瓣；3—阀杆；4—填料垫；5—填料； 6—中填料；7—对开圆环；8—填料压套；9—填料压盖；10—支架；11—阀杆螺母

　　T形阀体属于直通流道。

二、角式阀体

　　角式阀体（图4）的阀门安装在靠近管路弯头部分时，有两大优点：第一，与T形阀体相比，流阻大大减小；第二，使用角式阀体可以减少管路接头和节省一个弯头。

图4 角式阀体截止阀

1—阀体；2—阀座；3—阀瓣；4—阀瓣盖；5—阀杆； 6—阀盖；7—上密封座；8—填料；9—填料压套； 10—填料压盖；11—阀杆螺母；12—手轮

　　角式阀体用于有脉动流动的地方，这是因为它具有处理这类流动节流作用的能力。

　　角式阀体属于角式流道。

三、Y形阀体

　　Y形阀体（图5）的设计，是为了使阀门的流阻减到最小程度。这种阀门在开关时，流阻小而且密封面也耐用。Y形阀体在截止阀的阀体类型中是流阻最小的，可以长期微启而无严重冲蚀。

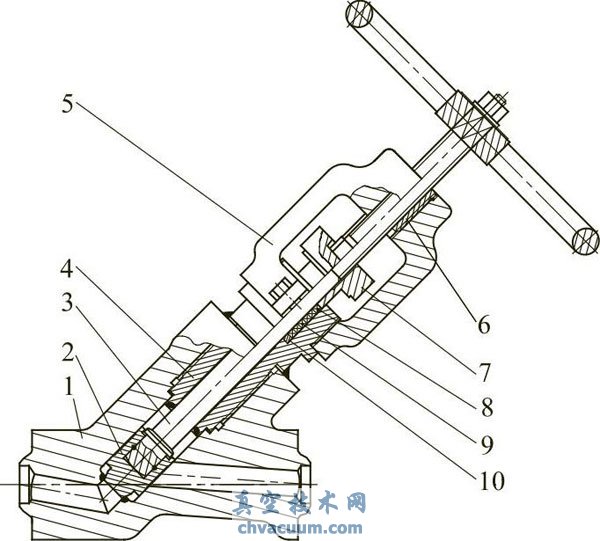

图5 Y形阀体截止阀

1—阀体；2—阀瓣；3—阀杆；4—填料函；5—支架； 6—阀杆螺母；7—填料压板；8—填料压套； 9—填料；10—填料垫

　　Y形阀体属于直流流道。
