截止阀的两种阀杆形式

　　截止阀的阀杆螺纹位置的不同，可分为上螺纹阀杆和下螺纹阀杆。

1、上螺纹阀杆

　　图1所示为各种类型的上螺纹阀杆的截止阀典型结构，传动螺纹位于阀杆上部并处于阀盖填料箱之外，螺纹不接触介质，因此不会受到介质腐蚀，也便于润滑。

　　上螺纹阀杆不易歪斜，能保证阀瓣与阀座的良好对中，有利于密封。填料函设计深度不受限制，易防止产生外泄漏。上螺纹阀杆适用于较大口径、高温、高压或腐蚀性介质的截止阀。

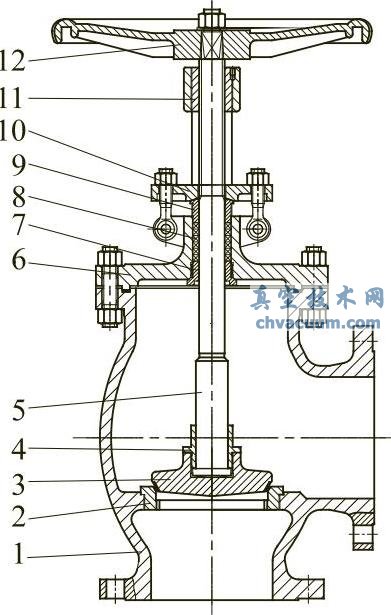

图1 角式阀体截止阀

1—阀体；2—阀座；3—阀瓣；4—阀瓣盖；5—阀杆； 6—阀盖；7—上密封座；8—填料；9—填料压套； 10—填料压盖；11—阀杆螺母；12—手轮

2、下螺纹阀杆

　　图2所示为下螺纹传动阀杆的截止阀典型结构，传动螺纹位于阀杆下部，处于阀体腔内，与介质接触，易受介质腐蚀，且无法润滑。对黏度较大以及带悬浮固体的介质，易凝液体，还会使螺纹卡塞。

　　下螺纹阀杆的优点是阀杆长度相对较短，从而可以减小阀门开启的高度，通常用于小口径、常温和非腐蚀性、较洁净介质的截止阀。

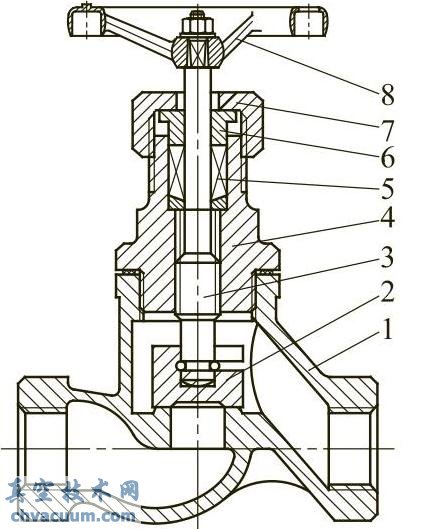

图2 螺纹连接阀盖截止阀

1—阀体；2—阀瓣；3—阀杆；4—阀盖；5—填料； 6—填料压套；7—螺套；8—手轮
