有填料或波纹管密封的电磁阀的基本原理及结构特点

　　有填料或波纹管密封的电磁阀一般使用在深冷和高温（-100～250℃）工作介质的管路系统中，用填料或波纹管密封电磁阀的阀杆，结构类似电动或启动控制阀。如下图所示。

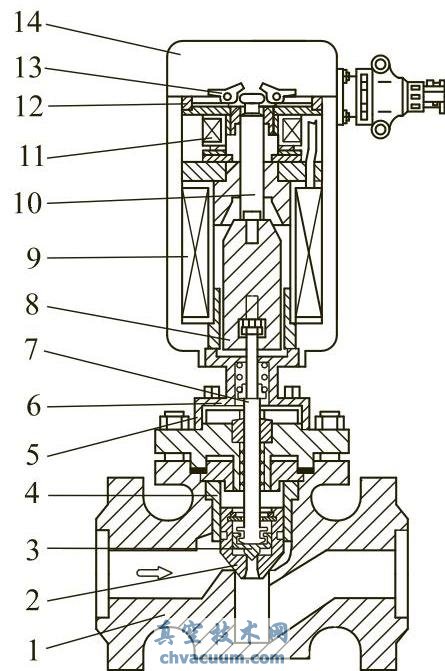

图 有填料或波纹管密封的电磁阀

1—阀体；2—活塞；3—小阀；4—缸套； 5—密封；6—压盖法兰；7—阀杆；8—动铁芯；9—开阀线圈；10—悬挂杆；11—关阀线圈； 12—关阀动铁芯；13—卡子；14—线圈外壳

　　有填料或波纹管密封的电磁阀一般采用机械自锁方式，瞬间通电的结构，也有采用杠杆力开关的结构，因在开阀时必须克服阀杆填料密封的摩擦力或波纹管的反作用力，故需电磁力很大（有的电磁阀使用功率达8kW以上）。由于采用自锁型结构，实际功耗并不大。

　　该类电磁阀具有结构复杂、外形尺寸大、易从填料处泄漏、维修难、价格高等缺点。其优点是耐高低温、使用范围广、开阀与关阀瞬间通电（1～5s），可达到节能目的。

　　机械自锁电磁阀的电磁头部分一般由两个线圈组成，开、关阀各一个线圈，阀杆的起落带有机械自锁装置，阀体组与电磁头之间是用填料或波纹管隔开。阀体组结构类似反冲式电磁阀的结构。

　　有填料或波纹管密封电磁阀开阀线圈通电时，电磁力克服弹簧力吸起动铁芯，动铁芯带动阀杆克服填料的摩擦力（或波纹管的弹力）向上运动并使辅阀开启，而在活塞上下方形成压差，主阀（活塞）依靠介质压差开启，使电磁阀处于开阀状态。同时，锁紧装置将动铁芯上的悬挂杆卡住，防止其回位，并同时将开阀线圈的触点弹开，开阀线圈失电，但电磁阀能始终保持其通电时的状态。

　　当关阀线圈通电时，电磁力吸引导磁板将动铁芯悬挂杆上的锁紧装置解锁，动铁芯在自重和弹簧的作用下，迅速将辅阀关闭，依靠介质的压差主阀塞回坐将电磁阀关闭。
