磁锁式电磁阀的基本原理及结构特点

　　磁锁式电磁阀是靠永久磁铁吸引力及电磁线圈产生的电磁吸引力之间的关系，使电磁阀保持在开阀或关阀的状态，线圈可瞬间通电。动铁芯依靠永久磁铁的磁力，保持在电磁阀开阀或关阀时的位置。

　　磁锁电磁阀有外形尺寸小、结构简单、耗电小节能等优点。近几年小口径磁锁电磁阀已应用在民用的煤气表和水表的自控装置中。

　　双线圈磁锁式电磁阀（图1）一般是在两个线圈的中间放置永久磁铁（磁环），上线圈通电为开阀状态，下线圈通电为关阀状态。也有将永久磁铁（磁环）放在单线圈的骨架中间，开关电磁阀时只需转换供给电磁阀线圈引线上电压的正负极，并瞬间通电，即可使电磁阀开启或关闭并保持在该状态。

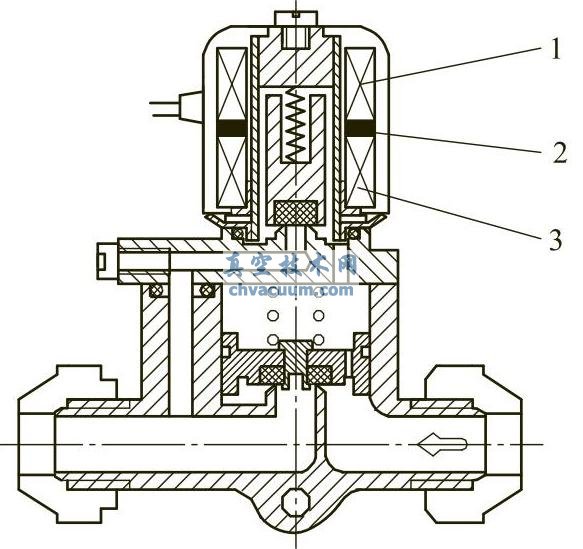

图1 双线圈磁锁式电磁阀

1—上线圈；2—磁铁；3—下线圈

　　单线圈磁锁式电磁阀（图2）是将永久磁铁（磁环）套在非磁管的外面，单线圈放在永久磁铁上端，同样只转换线圈的引线正负极的电压，电磁阀便保持在开阀或关阀的状态。

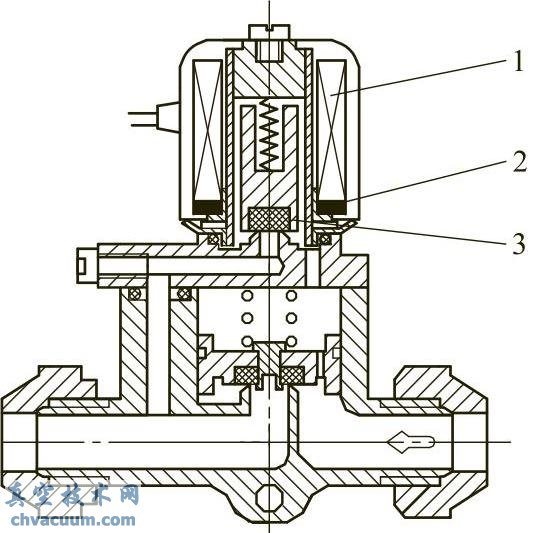

图2 单线圈磁锁式电磁阀

1—线圈；2—磁铁；3—动铁芯

　　最简单的一种是将永久磁铁（磁片）放在静铁芯上端紧靠线圈处，同样通过转换线圈的引线正负极的电压，并瞬间通电，电磁阀就能保持在开阀或关阀状态。

　　磁锁式电磁阀结构的下部件大多为反冲式或先导式。

　　当上线圈通电时动铁芯向上，永久磁体的磁力将动铁芯保持住，先导阀呈开启的位置，其原理同先导式电磁阀，主阀塞开启，此时上线圈可以断电。当下线圈通电时动铁芯向下，关闭先导阀仍受永久磁体的磁力保持，下线圈可立即断电，电磁阀呈关阀的位置。

　　该磁锁电磁阀的电源电压必须是直流，线圈引线为A、B两端，当A端接正极，B端接负极时，受永久磁铁的影响，线圈的吸力向上，开启阀门（先导阀亦可）。当线圈的A端接负极，B端接电源正极时，受永久磁铁的影响，线圈的吸力向下，关闭阀门（先导阀亦可），在开阀后或关阀后1s内线圈可断电，但电磁阀的位置（开阀或关阀）保持不变。
