楔式闸阀的闸板导向装置

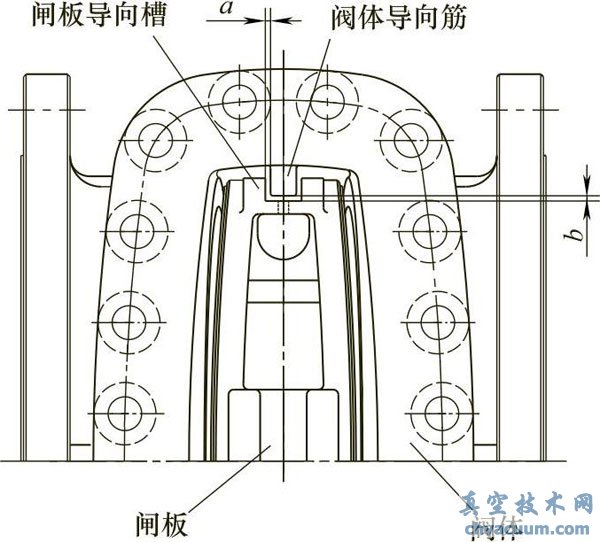

　　闸板导向装置通常包含阀体导向筋与闸板导向槽，如图1所示。可防止闸板在开启或关闭时旋转，从而保证密封面相应对准，并使闸板在未达到关闭位置之前不与阀座摩擦，减少密封面的磨损。

图1 楔式闸阀闸板导向装置

　　阀体导向筋一般直接铸造在阀体上，其位置的特殊性，使其加工较麻烦，因此部分制造商不对其进行加工，只加工闸板导向槽，控制闸板导向槽与阀体导向筋横向间隙a及纵向间隙b，间隙a、b预留过大会严重影响阀门的密封性能，应当引起重视。当阀门安装在垂直的管线时，介质流向自上往下，闸板因自重靠向出口密封端，此时如a尺寸间隙过大，启闭阀门时，出口端闸板密封面与阀座密封面始终摩擦，易造成出口端密封副严重磨损。当阀门水平安装在水平管线时，闸板因自重靠向底部导向筋，顶部则存在2倍的间隙b，如设计不当，b预留间隙过大，造成闸板顶部导向槽外端低于阀体顶端导向筋，则易造成闸板脱落而卡死在阀体中。

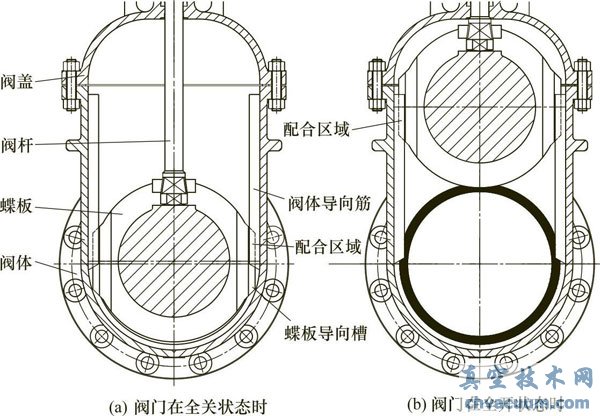

　　阀体导向筋长度不宜过短，应能保证在阀门启闭过程中，闸板被完全支撑，如图2所示。防止闸板偏离密封面，以及因配合长度过短，造成闸板导向槽与阀体导向筋错位，使阀门不能正常启闭。一般闸板在启闭位置时，阀体导向筋与闸板导向槽最小配合长度应不小于闸板导向槽总长度的1/2。

图2 导向装置的配合长度
